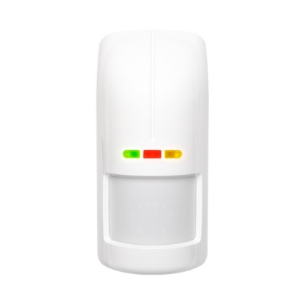

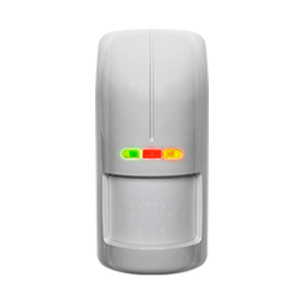

OPAL Plus

Zewnętrzna dualna czujka ruchu PIR+MW

Zewnętrzne dualne czujki ruchu PIR + MW

OPAL, OPAL Plus, OPAL Pro

Planując system alarmowy, należy pamiętać, aby nie koncentrować się wyłącznie na wykrywaniu obecności intruza wewnątrz zabezpieczanego obiektu.

Równie ważne – a może nawet ważniejsze – jest to, by go wykryć jeszcze zanim wyrządzi szkody w budynku. Próbę przedostania się przez zewnętrzną strefę chronionego obiektu wykryją czujki z serii OPAL.

Niezawodna detekcja

dzięki nowoczesnej konstrukcji

Skuteczność w trudnych warunkach

Zapoznaj się z możliwościami zewnętrznych czujek ruchu na przykładzie modelu OPAL Plus

Odtwórz wideo

Kompleksowa ochrona obiektów

Czujki z serii OPAL zapewniają doskonałą ochronę zewnętrzną budynków różnego typu i przeznaczenia. Urządzenia te sprawdzą się także jako ochrona wewnętrzna m.in. w obiektach przemysłowych, w których panują trudne lub specyficzne warunki środowiskowe (np. w halach, wiatach).

Wysoki stopień zabezpieczenia Grade 3

Model OPAL Pro spełnia wymagania Grade 3 normy EN 50131 i z powodzeniem może być stosowany jako element zabezpieczeń obiektów infrastruktury krytycznej, w tym elektrowni, stacji transformatorowych, rafinerii, wytwórni papierów wartościowych, banków, archiwów, magazynów broni, agencji rządowych czy muzeów.

Czujnik zmierzchu

Urządzenia OPAL Plus i OPAL Pro wykrywają zmiany natężenia światła w otoczeniu (zmierzch, świt), co może być wykorzystane do realizacji podstawowych funkcji automatyki budynkowej. Umożliwia to wbudowany czujnik zmierzchu. Sterować można przekaźnikami znajdującymi się w rozdzielni elektrycznej lub sterownikami automatyki.

OPAL Pro:

Natężenie światła poniżej 200 lm

Centrala INTEGRA:

Włączam oświetlenie na tarasie

Zaawansowane funkcje automatyki

Włączając czujki serii OPAL do instalacji alarmowej, bazującej na centrali z rodziny INTEGRA lub INTEGRA Plus, możemy sięgnąć po bardziej zaawansowane funkcje smart home – w ramach systemu KNX (międzynarodowego standardu automatyki budynkowej).

Co dzięki temu uzyskamy?

  • możliwość realizacji złożonych scenariuszy (m.in. z uwzględnieniem pracy oświetlenia, rolet, bramy wjazdowej)
  • dostępność zaawansowanych mechanizmów umożliwiających oszczędność energii
  • połączenie bezpieczeństwa i komfortu

Skuteczna detekcja

Kąt detekcji czujek wynosi aż 100°, a zasięg przekracza 15 m. Chroniony jest także obszar pod czujką, dzięki czemu każda próba podejścia intruza pod urządzenie, celem jego uszkodzenia lub zerwania, zostanie wykryta. Dodatkowo oprogramowanie czujek zostało opracowane tak, by przemieszczanie się małych zwierząt domowych nie wywoływało fałszywych alarmów.

Odporność na  niekorzystne warunki atmosferyczne

Czujki serii OPAL oferują stabilne działanie niezależnie od tego, czy pracują w deszczu, czy w dużym nasłonecznieniu, przy silnych podmuchach wiatru czy też w bardzo wysokich lub niskich temperaturach.

Funkcjonalność taką zapewnia połączenie dualnej technologii detekcji z algorytmem autoadaptacji do warunków środowiskowych oraz automatyczną kompensacją zmian temperatury otoczenia. Odporność czujek na trudne warunki pogodowe została potwierdzona podczas długotrwałych testów.

Do produkcji obudowy czujek zastosowano technologię wtrysku dwukomponentowego. Dzięki połączeniu poliwęglanu i elastomeru termoplastycznego powstała konstrukcja o klasie szczelności IP54. Obudowa ta chroni elektronikę urządzenia przed m.in. deszczem, śniegiem, mgłą, czy wilgocią.

Czujki cechuje również duża wytrzymałość mechaniczna oraz odporność na promieniowanie UV, dzięki czemu wygląd zewnętrzny urządzeń przez długie lata pozostaje bez zmian.

Ochrona antysabotażowa

Niezależnie od sposobu montażu, czujki serii OPAL będą zawsze zabezpieczone przed otwarciem i oderwaniem od podłoża.

Zapewniają to:

  • dwa styki sabotażowe znajdujące się na płytce elektroniki
  • specjalnie zaprojektowany styk z możliwością montażu w uchwycie (kulowym lub dystansowym) albo na tylnej ścianie czujki (w przypadku zastosowania uchwytu kątowego).

Ochrona przed  zamaskowaniem

Czujka OPAL Pro została wyposażona w aktywny antymasking IR, dzięki któremu wykrywa próby m.in. zamalowania soczewki farbą lub lakierem, a także zakrycia materiałami o różnej grubości, fakturze i kolorze.

W modelach OPAL i OPAL Plus funkcja antymaskingu realizowana jest w torze MW, umożliwiając wykrycie pojawienia się obiektów poruszających się w bezpośrednim pobliżu czujek, co umożliwia udaremnienie próby ich zasłonięcia.

UDOGODNIENIA I DODATKOWE ELEMENTY

Sposoby montażu

Konstrukcja czujki z serii OPAL umożliwia montowanie jej bezpośrednio na płaskiej powierzchni. Jeśli jednak dla optymalnego pokrycia obszaru chronionego potrzebne jest zamontowanie czujki pod innym kątem, można skorzystać z zestawu dedykowanych uchwytów: kątowego kulowego lub dystansowego.

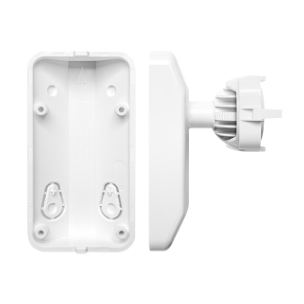

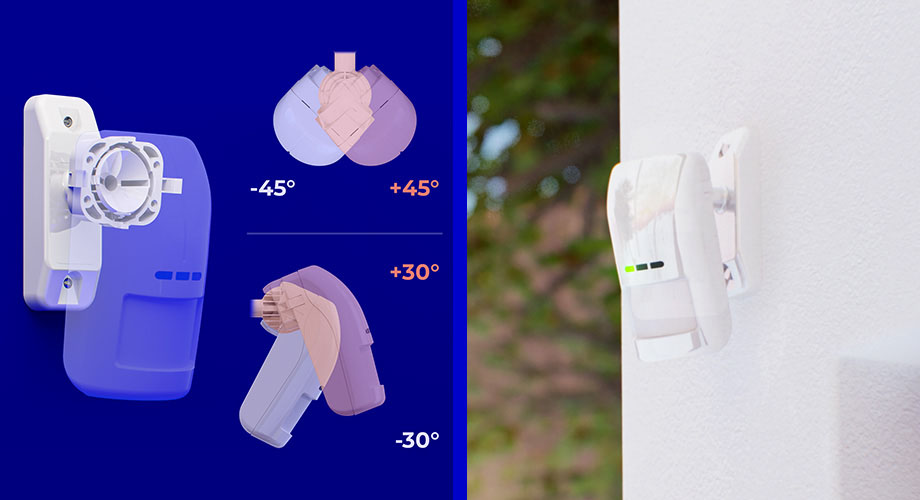

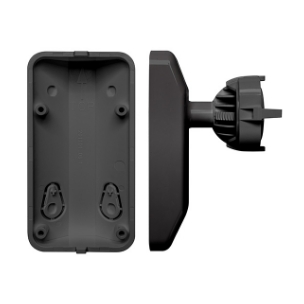

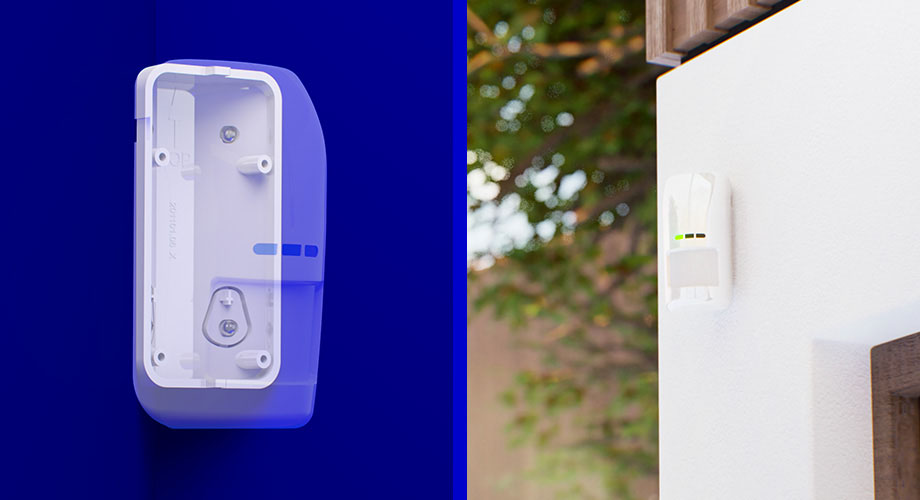

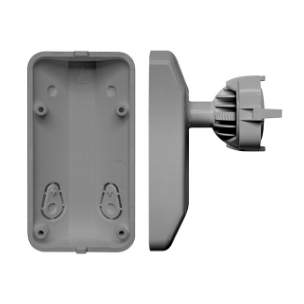

Uchwyt kulowy, dostępny w BRACKET C oraz BRACKET E, zapewnia regulację kąta nachylenia czujki w dwóch płaszczyznach: do 60° w pionie i do 90° w poziomie. Ułatwia to znalezienie jej optymalnego położenia względem chronionego obszaru. Jeśli zaś obiekt wymaga ustawienia czujki na stałe pod kątem 45° względem ściany, wystarczy zastosować uchwyt kątowy.

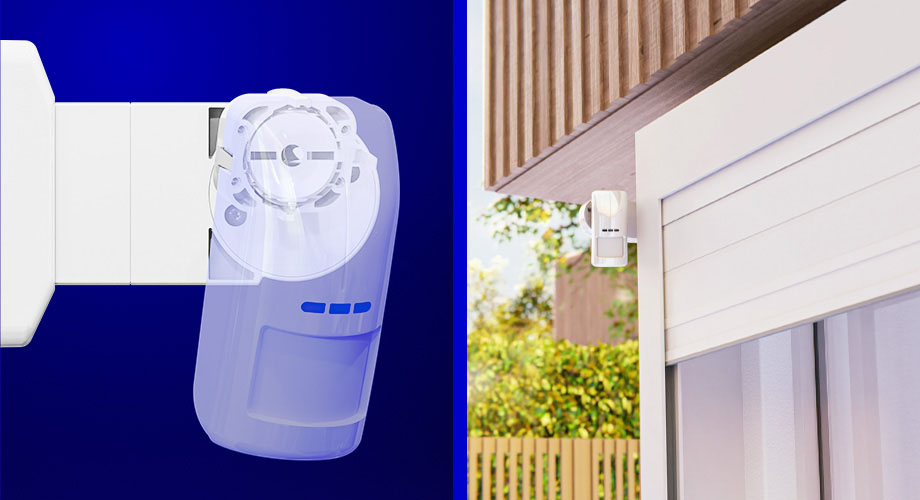

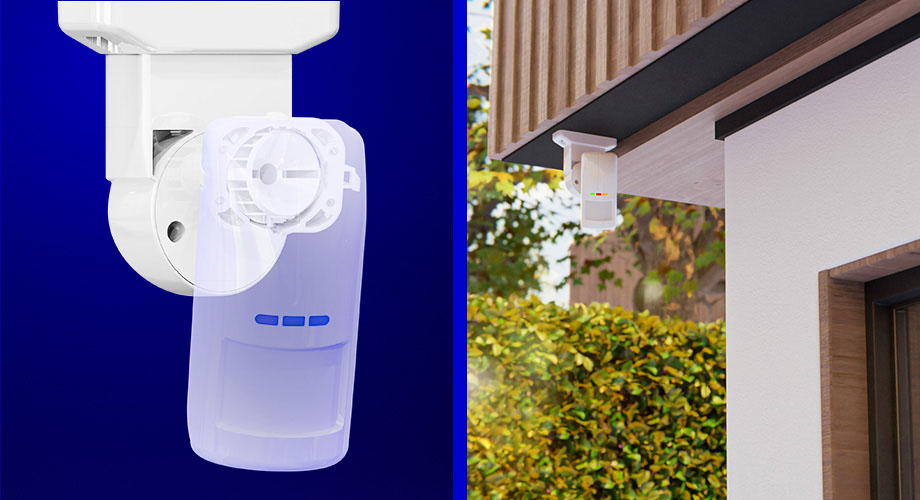

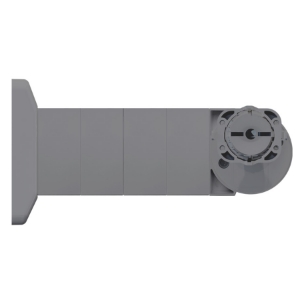

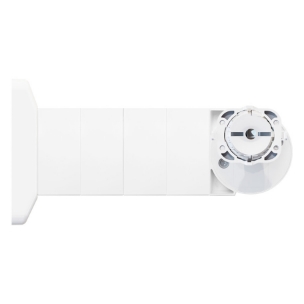

Wykorzystanie modułowego uchwytu BRACKET E pozwala dodatkowo na odsunięcie czujki od powierzchni ściany – nawet o kilkanaście centymetrów – co zapobiegnie ograniczaniu pola detekcji czujki przez gzyms, roletę zewnętrzną, rynienki z kablami, lampę, rynnę czy nierówność ściany. Uchwyt ten umożliwia również montaż czujki np. na podbitce pod okapem dachu.

Zdalna konfiguracja czułości

Dużym ułatwieniem dla instalatora jest dostępna w czujkach OPAL Plus i OPAL Pro funkcja zdalnej zmiany czułości wszystkich detektorów oraz czujnika zmierzchu przy pomocy pilota na podczerwień OPT-1.

Dzięki temu regulacja czujki jest wygodna – nie wymaga wielokrotnego sięgania do niej i otwierania obudowy.

Prowadzenie przewodów

W przypadku urządzeń instalowanych na zewnątrz szczególnie ważne jest zagwarantowanie bezpieczeństwa i pewności ich działania. Z tego powodu, wspomniane uchwyty zostały tak skonstruowane, by przewód (łączący czujkę z centralą) biegł w ich wnętrzu. Dzięki temu instalacja jest bezpieczna, a jednocześnie estetyczna.

Daszek ochronny

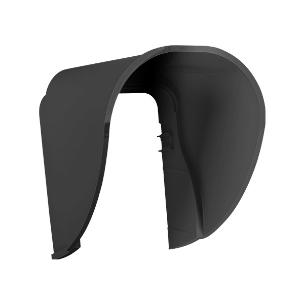

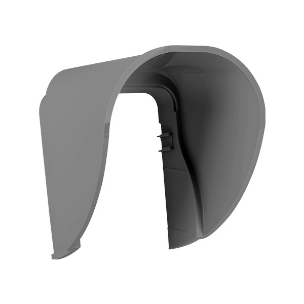

Gdy pojawi się potrzeba dodatkowego zabezpieczenia czujki przed opadami atmosferycznymi, a także przed zanieczyszczeniami, możliwe jest zastosowanie daszka ochronnego HOOD C.

Wersja bezprzewodowa
czujki zewnętrznej

Gdy nie ma możliwości zamontowania czujki przewodowej lub chcemy uniknąć dodatkowych prac związanych z prowadzeniem okablowania, możemy wybrać bezprzewodowy odpowiednik czujek z serii OPAL. Czujka AOD-210, należąca do rodziny ABAX 2, przeznaczona jest do pracy zarówno na zewnątrz, jak i wewnątrz chronionych pomieszczeń, gdzie panują specyficzne warunki środowiskowe (np. hale). Czujka jest zgodna z wymaganiami EN 50131 Grade 2 (do zastosowań wewnętrznych).

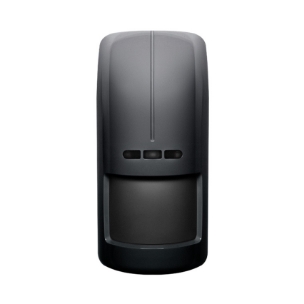

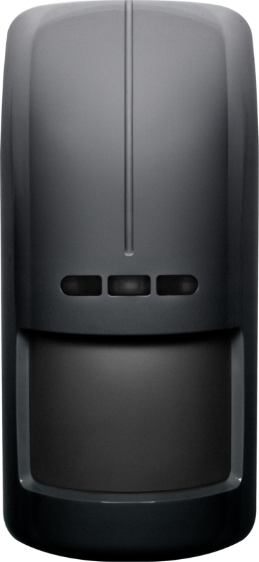

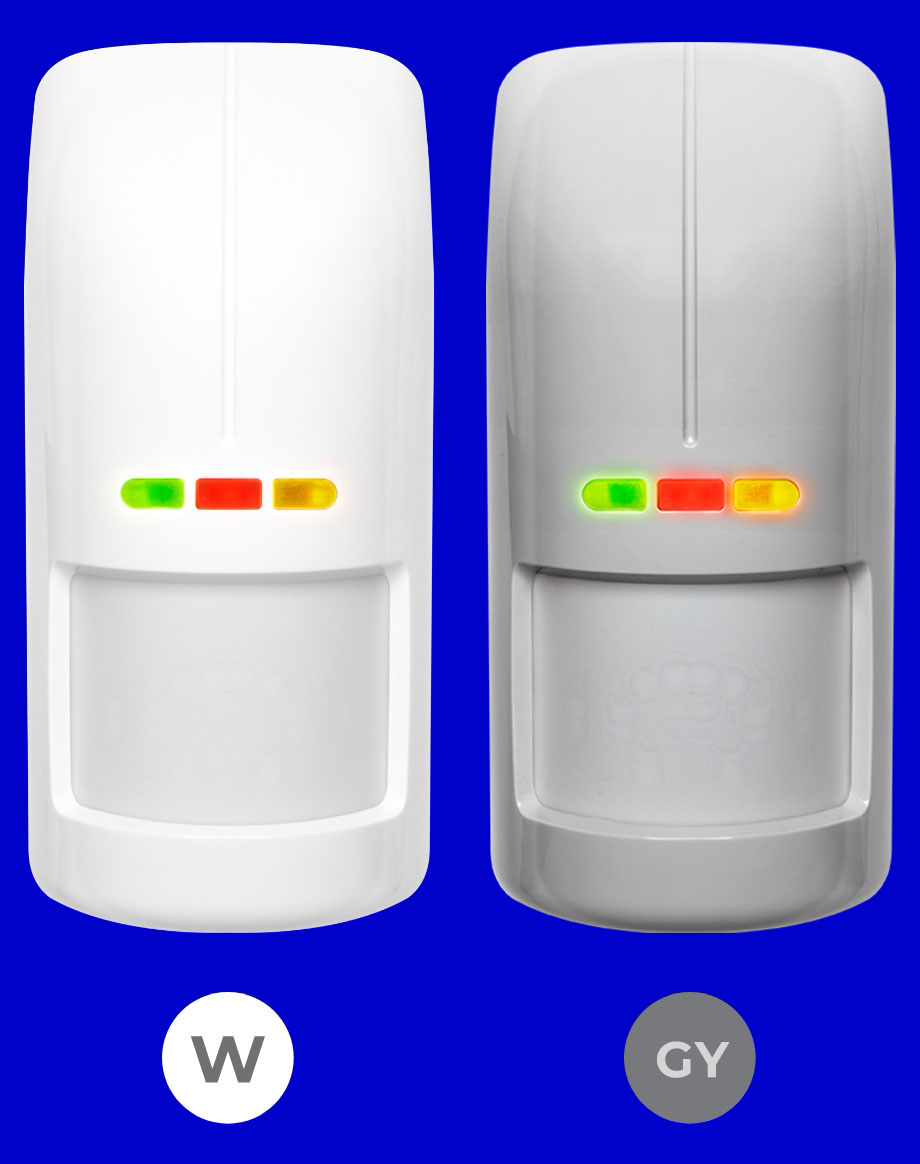

Czujki serii OPAL (wraz z akcesoriami) dostępne są w dwóch wersjach kolorystycznych: białej i szarej, co ułatwia dobranie urządzenia do koloru elewacji lub ściany chronionego obiektu.

Zestawienie cech i właściwości

OPALOPAL PlusOPAL ProAOD-210
Dwa tory detekcji: PIR+MW++++
Aktywny antymasking IR zgodny z normą EN 50131-2-4 dla Grade 3--+*-
Antymasking w torze mikrofalowym++--
Wbudowany czujnik zmierzchu umożliwiający zastosowanie czujki w systemach automatyki-+++
Wbudowany odbiornik sygnału pilota na podczerwień OPT-1-++-
Zdalna konfiguracja czułości torów detekcji i czujnika zmierzchu przy pomocy pilota OPT-1 bez konieczności otwierania obudowy czujki-++-
Konfiguracja czułości czujnika zmierzchu przy pomocy przycisków na PCB-++-
Konfiguracja czułości torów detekcji przy pomocy przycisków na PCB+++-
Zdalna konfiguracja czułości torów detekcji czujnika zmierzchu z poziomu DLOADX---+
Wzmocniona obudowa z poliwęglanu++++
Bryzgoszczelna obudowa z klasą szczelności IP54++++
Cyfrowa kompensacja temperatury++++
Wysoka odporność na fałszywe alarmy dzięki zastosowaniu algorytmu autoadaptacji++++
Możliwość pracy w niekorzystnych warunkach atmosferycznych (deszcz, śnieg, mgła, silny wiatr)++++
Ochrona sabotażowa (przed otwarciem i oderwaniem)++++
Niski pobór prądu++++
Dedykowany uchwyt kątowy (45°)++++
Dedykowany uchwyt kulowy (do 60° w pionie i do 90° w poziomie)++++
Możliwość montażu na uchwycie dystansowym BRACKET E++++
Dedykowany daszek ochronny++++
Ochrona przewodów dzięki prowadzeniu ich wewnątrz uchwytu++++
Możliwość montażu bez dodatkowego uchwytu++++
Obudowa w kolorze białym przód tył++++
Obudowa w kolorze szarym przód tył++++

*dla zastosowań zewnętrznych

.
