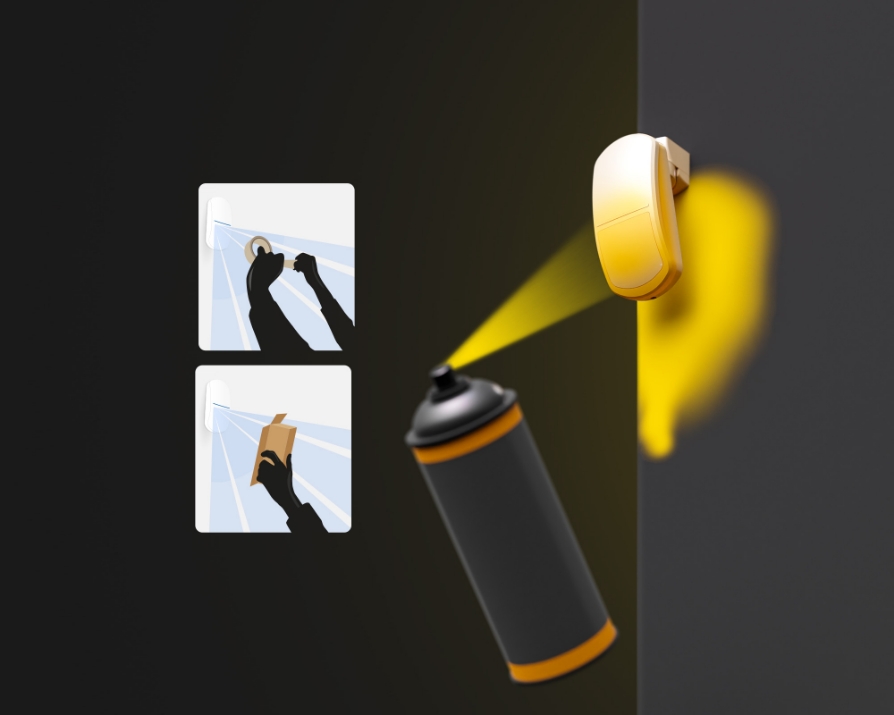

SLIM LINE to wysoka skuteczność detekcji ruchu zamknięta w eleganckiej obudowie pasującej do każdego wnętrza. Szeroki wybór modeli pozwala dobrać czujkę do potrzeb obiektu, jak i jego użytkowników – dostępne są modele PIR i dualne, wyposażone w funkcję oświetlenia, aktywny antymasking IR lub funkcję PET

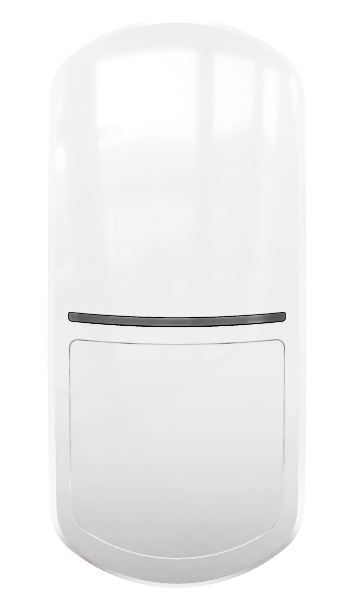

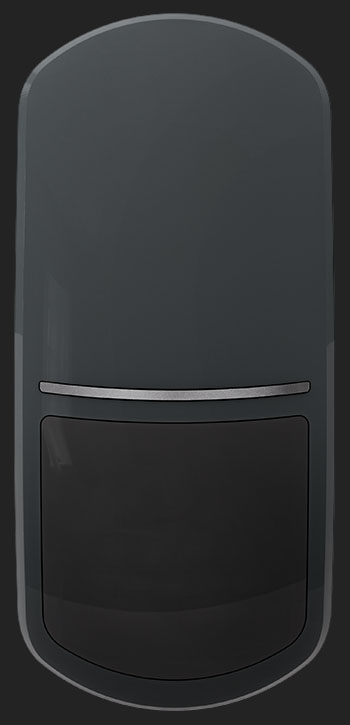

Elegancka, smukła obudowa wykonana jest z tworzywa wysokiej jakości. Jednolity wygląd wszystkich czujek utrudnia intruzowi zidentyfikowanie konkretnego modelu działającego w systemie oraz unifikuje wygląd wszystkich czujek zamontowanych w obiekcie.
Każda czujka posiada nowoczesną soczewkę zaprojektowaną i wyprodukowaną w Japonii – specjalnie dla firmy SATEL. Nowa konstrukcja zapewnia bardzo duży obszar detekcji o wymiarach nawet 20 m x 24 m i kąt widzenia 90°.
japońska
optyka
obszar
20x24m
kąt detekcji
90°
Kształt soczewki, a także materiał, z którego została wykonana sprawiają, że jest ona wyjątkowo odporna na odkształcenia.
Zaawansowany algorytm detekcji ruchu nowej generacji zapewnia niezawodne wykrywanie intruzów w obrębie całego nadzorowanego obszaru, bez wywoływania niepożądanych alarmów.
Dynamiczne dopasowanie algorytmu do zmian temperatury otoczenia wpływa na stabilność pracy czujek.

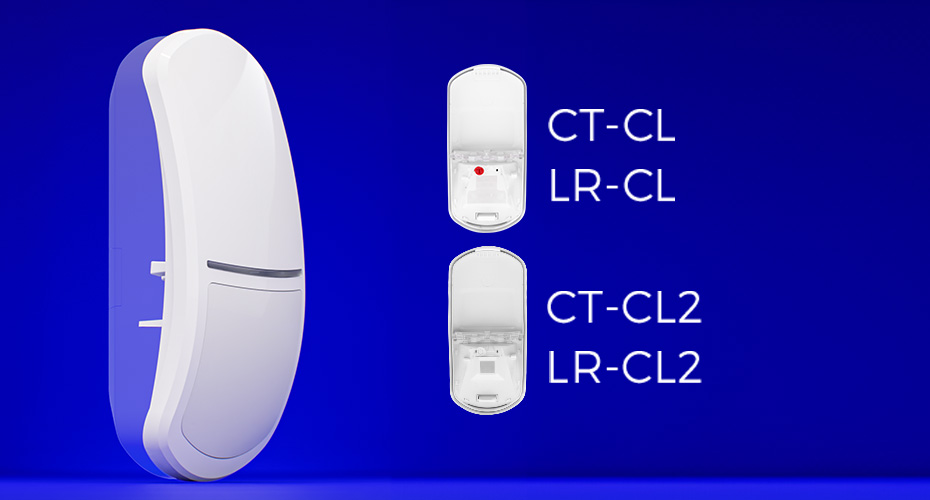

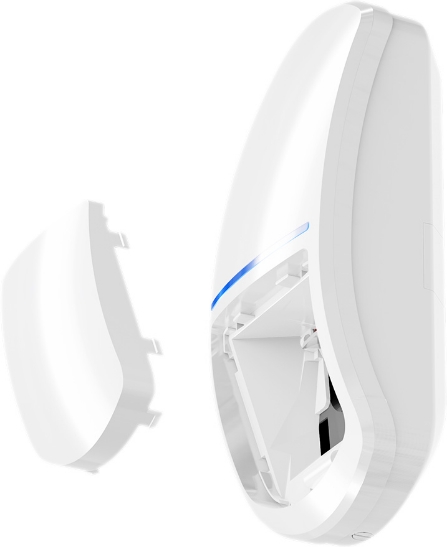

Możliwość łatwej wymiany kompletnego frontu z soczewką sprawia, że czujki SLIM LINE* można szybko i wygodnie przystosować do wymagań obiektu, np. kształtu chronionego obszaru. Standardowo montowane są soczewki szerokokątne (WD) – oprócz nich dostępne są także kurtynowe (CT) i dalekiego zasięgu (LR).

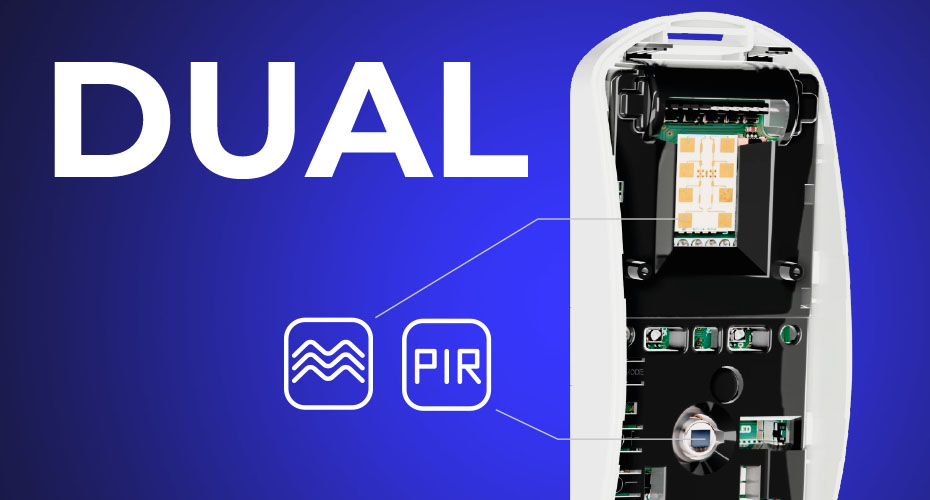

Czujki dualne, oprócz detektora podczerwieni (PIR) wyposażone są także w czujnik mikrofalowy (MW), co wyraźnie zwiększa odporność na niepożądane alarmy wywołane szybkimi zmianami temperatury w chronionym pomieszczeniu lub ruchami mas powietrza w obrębie obszaru detekcji.
* z wyjątkiem czujek PET
1 Praktyczny mechanizm otwarcia i zamknięcia obudowy
Do otwarcia obudowy wystarczy płaski wkrętak, natomiast jej zamknięcie odbywa się bez użycia narzędzi.
2 Rozłączalna listwa zaciskowa
W wersjach LUNA i PRO zastosowano rozłączalną listwę zaciskową. Przy demontażu płytki elektroniki nie ma konieczności odkręcania przewodów. Umożliwia to również szybką zmianę modelu czujki.
3 Wbudowane rezystory parametryczne
Wszystkie czujki SLIM LINE posiadają wbudowane rezystory parametryczne (1,1 kΩ) przeznaczone do współpracy z centralami alarmowymi SATEL. Modele LUNA i PRO dodatkowo wyposażone są w rezystory (4,7 kΩ, 5,6 kΩ) przyspieszające instalację w systemach bazujących na innych typach central.

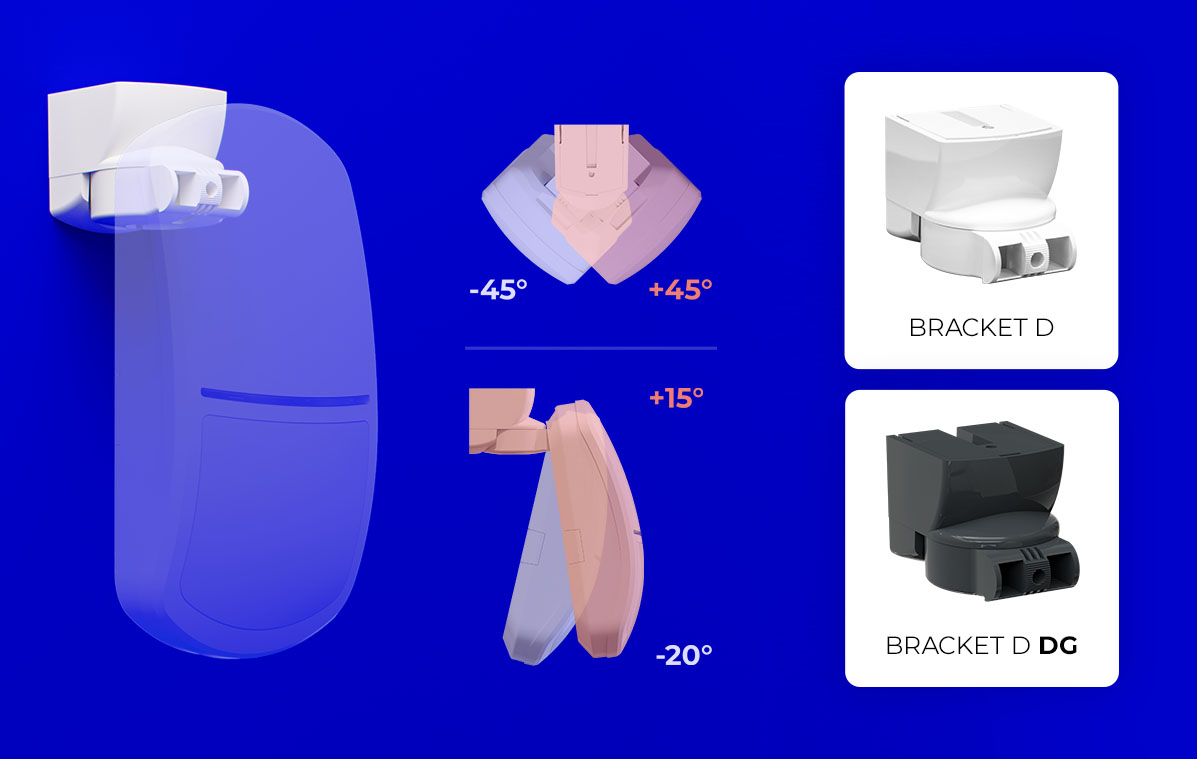

4 Regulowany ścienno-sufitowy uchwyt montażowy
Konstrukcja czujek SLIM LINE umożliwia montaż bezpośrednio na płaskiej powierzchni. Jeśli dla optymalnego dopasowania obszaru chronionego do pomieszczenia potrzebne jest zamontowanie czujki pod innym kątem, można skorzystać z uchwytu BRACKET D. Daje on możliwość regulacji kąta nachylenia czujki w dwóch płaszczyznach: do 35° w pionie i do 90° w poziomie. Aby spełnić wymagania Grade 3 normy EN 50131, uchwyt modeli PRO wyposażony jest w styk sabotażowy.
Modele oznaczone jako LUNA wyposażone są w białe diody LED. Dzięki temu czujki te mogą pełnić rolę np. reagującego na ruch oświetlenia korytarza, mogącego działać także w przypadku zaniku zasilania w sieci. Funkcją oświetlenia można sterować zdalnie. Może być ona także aktywowana na zaprogramowany czas, po wykryciu ruchu przez czujkę.
W modelach LUNA możliwe jest zdalne przełączanie między dwoma poziomami czułości czujników. Pozwala to zmieniać ustawienia detekcji ruchu np. w zależności od stanu strefy, do której czujka jest przypisana. Jeżeli strefa nie czuwa, oświetlenie może być włączane w reakcji na najmniejszy ruch. Gdy strefa jest uzbrojona, czujka może korzystać z ustawień eliminujących niepożądane alarmy.
Czujka SLIM-PIR-LUNA otrzymała wyróżnienie w konkursie Dobry Design 2020 w kategorii Nowoczesne technologie.
Skuteczna detekcja i jakość SLIM LINE w wersji bezprzewodowej.
Poznaj modele zasilane bateryjnie i pracujące w ramach bezprzewodowych systemów SATEL.
Dużym udogodnieniem dla instalatora jest dostępna w modelach LUNA i PRO możliwość zmiany parametrów pracy czujki za pomocą pilota OPT-1. Dzięki temu ustawienia (w tym czułość czujników, tryb pracy, sposób świecenia wskaźnika i oświetlenia LED) można zmieniać wygodnie, bez konieczności każdorazowego otwierania obudowy czujki.

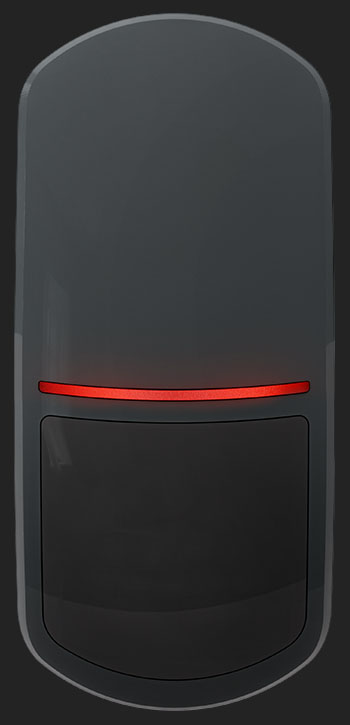

Czujki SLIM LINE oferują możliwość wyboru koloru świecenia wskaźnika LED. W zależności od modelu, wybierać można spośród czterech lub siedmiu barw.
W razie potrzeby wskaźnik może zostać wyłączony na stałe.
| SLIM-PIR | SLIM-PIR-PET | SLIM-PIR-LUNA | SLIM-PIR-LUNA-PET | SLIM-PIR-PRO | SLIM-DUAL | SLIM-DUAL-PET | SLIM-DUAL-LUNA | SLIM-DUAL-LUNA-PET | SLIM-DUAL-PRO | |
|---|---|---|---|---|---|---|---|---|---|---|
| zgodność z Grade 2 wg EN 50131 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| zgodność z Grade 3 wg EN 50131 | ✓ | ✓ | ||||||||
| konfigurowanie parametrów pracy: potencjometry | ✓ | ✓ | ✓ | ✓ | ||||||
| konfigurowanie parametrów pracy: przyciski i pilot | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||||
| rezystory parametryczne - 1,1 kΩ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| rezystory parametryczne - 4,7 kΩ, 5,6 kΩ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||||
| rozłączalna listwa zaciskowa | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||||
| osłona chroniąca płytkę elektroniki | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||||
| liczba kolorów wskaźnika LED do wyboru | 4 | 4 | 7 | 7 | 7 | 4 | 4 | 7 | 7 | 7 |
| aktywny antymasking IR | ✓ | ✓ | ||||||||

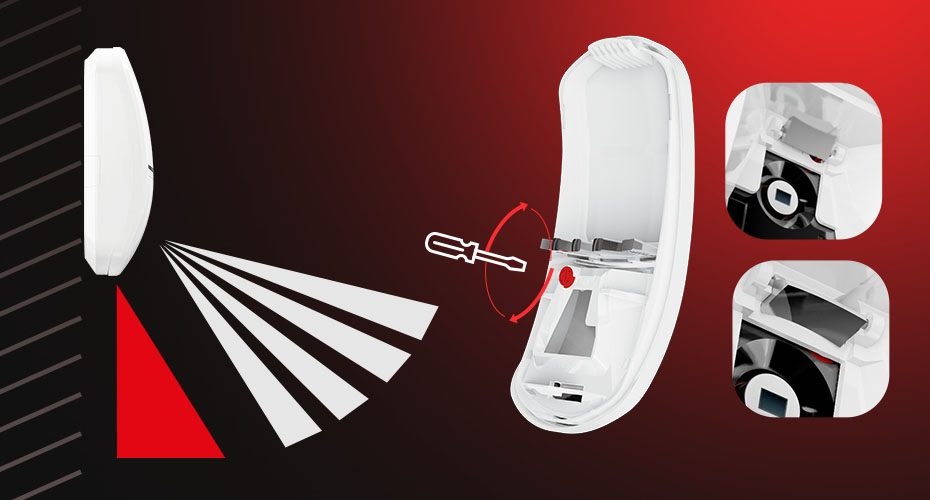

| kontrola strefy podejścia | ✓ | ✓ | ✓ | ✓ | ||||||
| wbudowane oświetlenie LED | ✓ | ✓ | ✓ | ✓ | ||||||
| funkcja odporności na ruch zwierząt domowych | ✓ | ✓ | ✓ | ✓ |
| obszar detekcji z soczewką WD (standardowa) | obszar detekcji z soczewką LR | obszar detekcji z soczewką CT | |
|---|---|---|---|
| SLIM-PIR | 15 m x 20 m, 90° | 25 m x 3,6 m | 16 m x 2 m |
| SLIM-PIR-PET | 12 m x 13 m, 90° | n/d | |
| SLIM-PIR-LUNA | 20 m x 24 m, 90° | 30 m x 3,6 m | 22 m x 2 m |
| SLIM-PIR-LUNA-PET | 12 m x 13 m, 90° | n/d | |
| SLIM-PIR-PRO | 20 m x 24 m, 90° | 30 m x 3,6 m | 22 m x 2 m |
| SLIM-DUAL | 15 m x 20 m, 90° | 20 m x 3,6 m | 16 m x 2 m |
| SLIM-DUAL-PET | 12 m x 13 m, 90° | n/d | |
| SLIM-DUAL-LUNA | 20 m x 24 m, 90° | 28 m x 3,6 m | 22 m x 2 m |
| SLIM-DUAL-LUNA-PET | 12 m x 13 m, 90° | n/d | |
| SLIM-DUAL-PRO | 20 m x 24 m, 90° | 28 m x 3,6 m | 22 m x 2 m |
