Możliwości
konfigurator sprzętowy
Konfigurator sprzętowy CONFX jest łatwym i wygodnym w codziennej obsłudze narzędziem pracy dla profesjonalistów projektujących instalacje alarmowe z wykorzystaniem urządzeń SATEL. Program posiada przejrzysty i intuicyjny interfejs, dzięki któremu proces przygotowywania konfiguracji sprzętowej systemu przebiega szybko i efektywnie.
CONFX zapewnia dużą elastyczność oraz szerokie możliwości tworzenia i edycji konfiguracji sprzętowej systemów alarmowych na bazie central z rodziny INTEGRA, VERSA i PERFECTA oraz modułu MICRA.
Poznaj możliwości programu CONFX
pomaga w codziennej pracy!

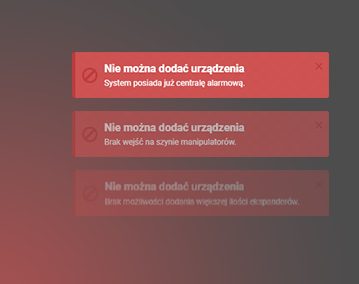

Tryb walidacji systemu
Program na bieżąco sprawdza czy urządzenia, które mają być dodane do systemu, są kompatybilne z tymi już obecnymi w projekcie. Na przykład po wybraniu modelu centrali (przy włączonym trybie walidacji) program uniemożliwi dodawanie urządzeń, które nie są z nią kompatybilne.

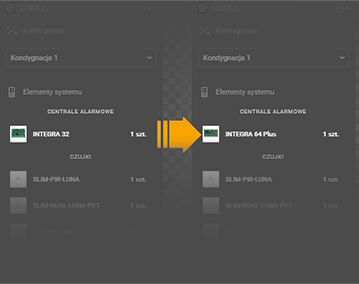

Różne warianty instalacji
W każdej chwili możesz wymienić centralę na inną – bez konieczności usuwania wszystkich urządzeń, czy zamykania projektu. Przy niekompatybilnych urządzeniach program wyświetli informację o konieczności ich wymiany.

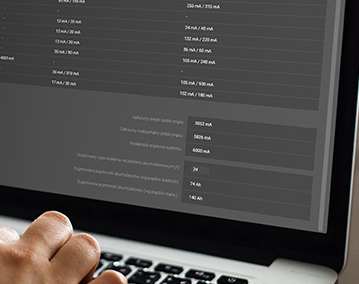

Bilans prądowy
CONFX oblicza bilans prądowy konfigurowanego systemu. Pozwala na wybór kryteriów wartości zliczania zużycia prądu, wyznacza całkowitą pojemność akumulatorów, monitoruje wydajność zasilaczy w tworzonej instalacji oraz informuje użytkownika o jej przekroczeniu.
Inne ułatwienia przydatne podczas projektowania:
wizualizacja
zasięgu czujek
możliwość swobodnego dodawania urządzeń (przy wyłączonym trybie walidacji)
możliwość utworzenia projektu bez wybranego planu obiektu
wygodny podgląd właściwości i parametrów technicznych danego elementu
weryfikacja możliwości umieszczenia danego urządzenia w wybranej obudowie
Łatwe wyszukiwanie
Filtrowanie produktów na liście pozwala na wyświetlanie elementów w danej kategorii, które opatrzono poszczególnymi „flagami”:
- Grade 2
- Grade 3
- Nowość
- Do wyczerpania zapasów
- Archiwalny
- Dostępny wkrótce
- Bezprzewodowe
Indywidualne akcenty
Dużym udogodnieniem jest także możliwość definiowania i personalizacji poszczególnych elementów systemu, np. wyglądu punktów/urządzeń na mapie obiektu, a także dodawanie własnego logotypu w tworzonych projektach i dokumentacji.
Szybka wycena
Kalkulacja kosztów systemu alarmowego w programie CONFX jest niezwykle łatwa. Narzędzie pozwala na sprawdzenie aktualnych, sugerowanych przez producenta cen netto urządzeń dostępnych w konfiguratorze.
Marża, stawki rabatu i podatku VAT do poszczególnych pozycji kosztorysu mogą być ustalane indywidualnie. Można również dodawać własne elementy do oferty (np. okablowanie czy koszt montażu/konfiguracji), nadać im nazwy, ilości, jednostki miar, ceny netto, a także zaimportować własne cenniki.
Gotowy na spotkanie z klientem
Etapem końcowym pracy z danym projektem jest możliwość wygenerowania pliku PDF,
który – w zależności od potrzeb – może zawierać następujące elementy:
- plan obiektu
- rozmieszczenie urządzeń
- opis i dane techniczne elementów systemu alarmowego
- kosztorys
Dokument stanowi przejrzyste podsumowanie zlecenia, przydatne podczas rozmowy z klientem.
Sprawne i wygodne konfigurowanie systemu zapewni:
możliwość pracy na ekranie dotykowym
intuicyjne sterowanie za pomocą skrótów klawiszowych
możliwość rozszerzenia obszaru roboczego do dowolnych wymiarów
praca na kilku projektach jednocześnie za pomocą kart/zakładek (jak w przeglądarce)
praca na bazie planów obiektu lub bez planu graficznego
łatwe dodawanie i edycja kondygnacji
możliwość dostosowania wielkości ikon
praca na platformie Window oraz macOS*
* wkrótce
Szczegółowa instrukcja umożliwia wygodne poznanie funkcjonalności konfiguratora i pełne wykorzystanie jego możliwości.
Wymagania systemowe:
Urządzenie z systemem Windows 7 (x86, x64) lub nowszym
Procesor Intel Pentium 4, AMD Athlon 64 lub nowszy
Min. 512 MB pamięci RAM
Charakterystyka
NAJWAŻNIEJSZE FUNKCJE KONFIGURATORA:
Tworzenie i edycja konfiguracji sprzętowych systemów alarmowych:
- możliwość przygotowania konfiguracji sprzętowej systemu alarmowego bazującego na określonych rodzinach central (INTEGRA, VERSA lub PERFECTA) oraz na module alarmowym MICRA
- rozmieszczenie elementów systemu na bazie planów obiektu przygotowanych w formacie: JPG, JPEG, BMP, PNG, GIF, TIF, TIFF
- dodawanie i edycja kondygnacji w obiekcie
- możliwość rozmieszczania na planie urządzeń systemu alarmowego
- możliwość przeglądania urządzeń dostępnych dla wybranej rodziny central lub modułu (opcja blokowania funkcji dodawania urządzenia, gdy nie ma możliwości jego podłączenia do tworzonego systemu ze względu na brak współpracy z wybraną centralą lub modułem)
- możliwość przypisywania urządzeń do stref
- możliwość zapisania konfiguracji i jej edycji po ponownym uruchomieniu Konfiguratora
Kalkulacja bilansu prądowego systemu:
- możliwość wyboru kryteriów wartości zliczania zużycia prądu
- kalkulacja całkowitej pojemności akumulatorów potrzebnych do zasilenia systemu alarmowego
- opcja informowania użytkownika o przekroczeniu wydajności prądowej zasilaczy
Wycena kosztów systemu alarmowego:
- sprawdzanie aktualnych, sugerowanych przez producenta cen netto urządzeń dostępnych w Konfiguratorze
- importowanie własnych cenników i użycie ich w danej kalkulacji
- dodawanie własnych elementów do oferty, takich jak np. okablowanie, koszt montażu, koszt pierwszego serwisowania
- nadawanie własnym elementom: nazw własnych, liczby sztuk, jednostek miar, cen netto
- indywidualne ustalenie: marży, stawki rabatu i podatku VAT do poszczególnych pozycji kosztorysu
Generowanie ofert zawierających m.in.:
- plan obiektu oraz rozmieszczenia urządzeń
- opis i dane techniczne urządzeń w systemie
- bilans prądowy systemu
- ceny wybranych urządzeń
- logotyp wykonawcy
Drukowanie ofert
WYMAGANIA:
- komputer z systemem operacyjnym MS Windows 7 (x86, x64) lub nowszym
- procesor Intel Pentium 4/AMD Athlon 64 lub nowszy
- minimum 512 MB pamięci RAM
