Słowo klucz: uniwersalność. Poznaj moduły komunikacyjne SATEL, które otworzą przed Twoimi instalacjami alarmowymi czy automatyki budynkowej nowe możliwości.
przykład obrazujący różne kanały komunikacji wykorzystywane przez moduły komunikacyjne pracujące z centralami INTEGRA/INTEGRA Plus
W systemie alarmowym
Moduły komunikacyjne SATEL mogą same lub na bezpośrednie polecenie użytkownika sterować podłączonymi do ich wyjść elementami systemu automatyki. Moduły mogą zostać zaprogramowane też tak, by w odpowiedzi na odebrane od podłączonych czujników sygnały wykonały konkretną zaprogramowaną akcję. Autonomicznie pracujące moduły komunikacyjne świetnie sprawdzą się np. przy nadzorze warunków środowiskowych.
Monitoring zdarzeń

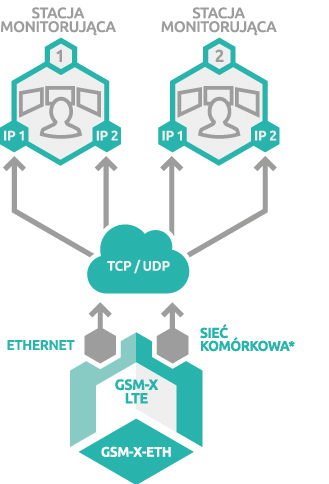

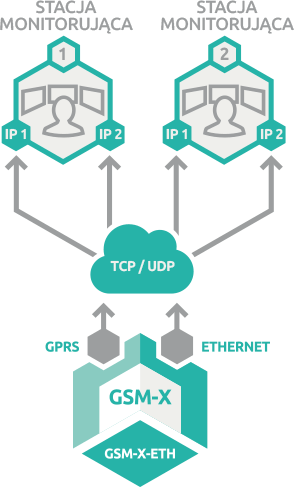

transmisji danych za pośrednictwem protokołów TCP/UDP
(przez Ethernet lub komórkową sieć danych (GPRS / LTE))
kanału głosowego
(przez sieć komórkową lub PSTN)
wiadomości SMS
komunikaty głosowe (przez sieć komórkową lub PSTN)
wiadomości SMS
komunikaty PUSH
wiadomości e-mail
usługę CLIP*
Zdalne sterowanie może być realizowane na różne sposoby przy pomocy:
aplikacji mobilnej
wiadomości SMS
usługi CLIP*
sygnałów DTMF
(klawiatury telefonu - tonowo)
programu konfiguracyjnego
IoT (Internet Rzeczy)
Nie wszystkie centrale alarmowe posiadają wbudowany moduł komunikacyjny. Oznacza to, że nie mogą komunikować się z innymi urządzeniami, a tym bardziej być sterowane za pomocą aplikacji mobilnej. Podłączenie odpowiednio skonfigurowanego modułu komunikacyjnego otwiera dla takiego systemu alarmowego szereg nowych funkcji bez konieczności wymiany na nowszy model.
Magazynowanie niektórych grup towarów (m.in. żywności czy leków) wymaga utrzymania ściśle określonych warunków środowiskowych. Pracujący autonomicznie moduł komunikacyjny może nadzorować utrzymanie wybranych parametrów (np. temperatury) i informować o występujących przekroczeniach zadanych wartości progowych.
Moduły komunikacyjne można wykorzystać do nadzorowania warunków panujących w kontenerach podczas transportu drogą morską. Przekazane do modułu wartości mogą zostać przesłane dalej na ląd za pomocą własnej sieci satelitarnej jednostki pływającej.
Moduły komunikacyjne mogą monitorować warunki atmosferyczne, temperaturę czy nawet poziom zabrudzenia paneli słonecznych lub stan akumulatorów.
W miejscach, gdzie kluczową kwestią jest utrzymanie konkretnych warunków środowiskowych (jak temperatura czy jakość powietrza), moduły komunikacyjne zbiorą informację od podłączonych czujników i przekażą je dalej.
Niezależnie od tego czy mamy do czynienia z modułem komunikacyjnym pracującym autonomicznie, czy też będącym elementem systemu alarmowego mamy możliwość za pomocą odpowiedniej aplikacji mobilnej GX CONTROL na wgląd w jego stan oraz wygodne, zdalne sterowanie wybranymi funkcjami.
Konieczność stałego dostosowywania urządzeń do zmieniających się oczekiwań odbiorców i dostępnych technologii przekłada się na powstawanie nowych wersji oprogramowania układowego. Implementacja najbardziej aktualnego oprogramowania, które umożliwi korzystanie z najnowszych funkcjonalności, możliwa jest praktycznie w dowolnym momencie. W przypadku modułów SATEL aktualizacja może odbywać się zdalnie używając oprogramowania UPSERV, bez konieczności dojazdu do obiektu i demontażu elektroniki. Dzięki temu w kilka chwil użytkownik może uzyskać dostęp do najnowszych funkcji modułu oferowanych przez producenta.
PORÓWNANIE MODUŁÓW
| GSM-X LTE | GSM-X | GPRS-A LTE | GPRS-A | ETHM-A | MICRA | |
|---|---|---|---|---|---|---|
| Symulowanie analogowej linii telefonicznej przy wykorzystaniu połączenia komórkowego (funkcja bramki GSM) | ✓ | ✓ | - | - | - | - |
| Obsługa połączeń przychodzących z sieci komórkowej | ✓ | ✓ | - | - | - | - |
| Symulowanie odbiornika monitoringu telefonicznego | ✓ | ✓ | ✓ | ✓ | ✓ | - |
| Konwersja monitoringu telefonicznego na transmisję | LTE1 / ETHERNET2 SMS / audio | GPRS / ETHERNET2 SMS / audio | LTE1 / SMS | GPRS / SMS | ETHERNET | - |
| Automatyczne przełączanie połączeń do sieci komórkowej przy awarii analogowej linii telefonicznej | ✓ | ✓ | - | - | - | - |
| Przekazywanie identyfikacji dzwoniącego CallerID | ✓ | ✓ | - | - | - | - |
| Konwersja komunikatów PAGER (DTMF) na SMS | ✓ | ✓ | - | - | - | - |
| Powiadamianie audio/SMS/CLIP/PUSH/e-mail o wybranych zdarzeniach | ✓ / ✓ / ✓ / ✓ / - | ✓ / ✓ / ✓ / ✓ / - | - / ✓ / ✓ / ✓ / - | - / ✓ / ✓ / ✓ / - | - / - / - / ✓ / ✓ | - / ✓ / ✓ / - / - |
| Ilość wejść sterujących | 8 | 4 | 8 | 8 | 8 | 5 |
| Wejścia NO / NC / analogowe | ✓ / ✓ / - | ✓ / ✓ / - | ✓ / ✓ / ✓ | ✓ / ✓ / ✓ | ✓ / ✓ / ✓ | ✓ / ✓ / ✓ |
| Magistrala cyfrowych czujników temperatury 1-Wire | - | - | ✓ | ✓ | ✓ | - |
| Powiadamianie wyzwalane: wejściami sterującymi / zmianą stanu wyjść | ✓ / ✓ | ✓ / ✓ | ✓ / ✓ | ✓ / ✓ | ✓ / ✓ | ✓ / - |
| Monitoring wyzwalany: wejściami sterującymi / zmianą stanu wyjść | ✓ / ✓ | ✓ / ✓ | ✓ / ✓ | ✓ / ✓ | ✓ / ✓ | ✓ / - |
| Zdalne sterowanie wyjściami | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Funkcja IoT – obsługiwane protokoły | • MQTT • JSON | • MQTT • JSON | • MQTT • JSON • JSON/HTTP • MODBUS RTU | • MQTT • JSON • JSON/HTTP • MODBUS RTU | • MQTT • JSON • JSON/HTTP | - |
| Rozbudowana współpraca z centralami INTEGRA | ✓ | ✓ | - | - | - | - |
| Zdalny nasłuch obiektu – weryfikacja audio | - | - | - | - | - | ✓ |
| Usługa zestawiania połączeń SATEL | ✓ | ✓ | ✓ | ✓ | ✓ | - |
| Zdalne konfigurowanie modułu przez sieć komórkową / ETHERNET | ✓ / ✓2 | ✓ / ✓2 | ✓ / - | ✓ / - | - / ✓ | ✓ / - |
| Aplikacja mobilna (komunikacja przez) | GX CONTROL (LTE1 / ETHERNET2) | GX CONTROL (GPRS / ETHERNET2) | GX CONTROL (LTE1) | GX CONTROL (GPRS) | GX CONTROL (ETHERNET) | MICRA CONTROL (SMS) |
| Zdalna aktualizacja oprogramowania modułu przez sieć komórkową / ETHERNET | ✓ / ✓2 | ✓ / ✓2 | ✓ / - | ✓ / - | - / ✓ | ✓ / - |
1 – transmisja danych przez sieć komórkową, w technologii: LTE/HSPA+/EDGE/GPRS - w zależności
od możliwości sieci komórkowej
2 – przy współpracy z GSM-X-ETH
Większość modeli central alarmowych z rodzin INTEGRA, INTEGRA Plus i VERSA posiada zintegrowane dialery PSTN, mogące służyć do realizacji monitoringu telefonicznego. Aby jednak rozszerzyć ich możliwości komunikacyjne, dla central tych stworzone zostały specjalne moduły obsługujące komunikację przez sieci komórkowe i Ethernet.
PORÓWNANIE MODUŁÓW
| INTEGRA 24 | INTEGRA 32 | INTEGRA 64 | INTEGRA 64 Plus | INTEGRA 128 | INTEGRA 128 Plus | INTEGRA 128-WRL | INTEGRA 256 Plus | VERSA 5 | VERSA 10 | VERSA 15 | VERSA IP 1 | VERSA Plus 2 | VERSA Plus LTE3 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ETHM-1 Plus | moduł komunikacyjny TCP / IP | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | - | - | - |
| INT-GSM | moduł GPRS | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | - | - | - | - | - | - |
| INT-GSM LTE | moduł LTE | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | - | - | - | - | - | - |
1 – wbudowany moduł ETHM
2 – wbudowane moduły ETHM i GPRS
3 – wbudowane moduły ETHM i LTE
