OPAL Plus

DUALE AUẞENBEWEGUNGSMELDER (PIR + MW)

OPAL, OPAL Plus, OPAL Pro

Bei der Planung eines Alarmsystems sollte darauf geachtet werden, dass Eindringlinge schon vor dem Eindringen in das Gebäude erkannt werden. Die Melder aus der OPAL Serie überwachen wirksam den Außenbereich des Objekts und erhöhen somit das Sicherheitsniveau.

Drei Modelle - das gleiche Gehäuse

Geben Sie Einbrechern keine Chance, Geräte zu identifizieren und vereinheitlichen Sie das Aussehen der Geräte im Objekt. Alle OPAL Melder sind in einem identischen Gehäuse aus hochwertigem Kunststoff geschlossen.

Zuverlässige Detektion dank moderner Konstruktion

Wirksamkeit unter schwierigen Bedingungen

Erfahren Sie mehr über die Möglichkeiten von Außenbewegungsmeldern am Beispiel des Modells OPAL Plus

Umfassender Schutz von Objekten

Die Melder der Serie OPAL bieten einen hervorragenden Außenschutz von Gebäuden unterschiedlicher Art und Verwendung. Sie sind auch geeignet zum Schutz von Innenbereichen u. a. in Industrieobjekten, in denen schwierige oder spezifische Umweltbedingungen herrschen (z. B. in Hallen, unter Überdachungen).

Hohe Sicherungsstufe Grade 3

Das Modell OPAL Pro erfüllt die Anforderungen der Norm EN 50131 für Grade 3 und kann mit Erfolg als Element zur Sicherung von Objekten kritischer Infrastruktur wie Kraftwerke, Transformatorstationen, Raffinerien, Wertpapierdruckereien, Banken, Archive, Waffenlager, staatliche Agenturen oder Museen eingesetzt werden.

Dämmerungssensor

Die Geräte OPAL Plus und OPAL Pro erkennen Veränderungen der Lichtintensität in der Umgebung (Dämmerung, Tagesanbruch), was zur Realisierung grundlegender Gebäudeautomationsfunktionen verwendet werden kann. Dies ermöglicht der eingebauter Dämmerungssensor. Es können Relais in der elektrischen Schalttafel oder Automationstreiber gesteuert werden.

OPAL Pro:

Lichtintensität unter 200 lm

Zentrale INTEGRA:

Einschalten der Terrassenbeleuchtung

Erweiterte Automationsfunktionen

Durch die Einbindung von Meldern der Serie OPAL in ein Alarmsystem, das auf der Zentrale der Serie INTEGRA oder INTEGRA Plus basiert, können erweiterte Smart-Home-Funktionen im Rahmen des KNX-Systems (des internationalen Standards für Gebäudeautomation) erzielt werden.

Was bringt uns das?

Möglichkeit der Umsetzung komplexer Szenarien (einschließlich der Steuerung von Beleuchtung, Rollläden, Einfahrtstor usw.)
Verfügbarkeit fortschrittlicher Mechanismen zur Energieeinsparung
Verbindung von Sicherheit und Komfort

Sicherer Schutz

unter allen Bedingungen und Umständen

Wirksame Erkennung (Erfassungsreichweite 15 m)

Die Melder haben einen Detektionswinkel von bis zu 100° und eine Reichweite von über 15 m. Überwacht wird auch der Bereich unter dem Melder, wodurch jeder Versuch einer unbefugten Person, unter das Gerät einzudringen und es zu beschädigen oder abzureißen, erkannt wird. Zusätzlich wurde die Firmware des Melders so entwickelt, dass die Bewegungen kleiner Haustiere keine Fehlalarme auslösen.

Immunität gegen widrige Witterungsverhältnisse

Die OPAL Melder gewährleisten einen stabilen Betrieb sowohl bei Regen, starker Sonneneinstrahlung und Wind als auch bei extremen Temperaturen. Dafür sorgt die Verbindung der dualen Detektionstechnologie mit dem Algorithmus der Selbstanpassung an die Umgebungsbedingungen und der automatischen Kompensation der Temperaturänderungen. Deren Widerstandsfähigkeit gegenüber schwierigen Bedingungen wurde in Langzeittests bestätigt.

2K-Spritzguss

Zur Herstellung der Meldergehäuse wurde die Zweikomponentenspritztechnologie angewandt. Dank der Verbindung von Polycarbonat und thermoplastischen Elastomer entstand eine Konstruktion der Schutzart IP54. Dieses Gehäuse schützt die Elektronik des Melders u. a. vor Regen, Schnee, Nebel oder Feuchtigkeit.

Anti-Sabotage-Schutz

Unabhängig von der Montageart werden die Melder der Serie OPAL immer gegen Öffnen und Abreißen von der Montagefläche geschützt.

Gesichert wird dies durch:

zwei Sabotagekontakte, die sich auf der Elektronikplatine befinden
speziell entwickelten Kontakt, der in der Halterung (Kugelkopfhalterung oder Distanzhalter) oder an der Hinterwand des Meldergehäuses (bei Anwendung des Winkelhalters) montiert werden können.

Schutz vor Abdeckung

Der Melder OPAL Pro hat aktive IR-Abdecküberwachung gemäß der Norm EN 50131-2-4 für Grade 3, die Versuche erkennt, die Linse zu überstreichen oder mit verschiedenen Materialien unterschiedlicher Dicke, Textur oder Farbe abzudecken. In übrigen Modellen funktioniert die Abdecküberwachung im Mikrowellenkanal, indem Bewegungen in der Nähe des Geräts erfasst werden.

Nützliche Funktionen

Fernkonfiguration der Empfindlichkeit

Die Melder OPAL Plus und OPAL Pro verfügen über Funktion zur Fernkonfiguration der Empfindlichkeit aller Detektionskanäle und des Dämmerungssensors mithilfe des Handsenders OPT-1. Diese Lösung erleichtert die Arbeit des Errichters erheblich, da er nicht mehrmals zum Gerät gehen und das Gehäuse öffnen muss.

Kabelführung

Bei der Installation von Geräten im Außenbereich ist es besonders wichtig, Sicherheit und Zuverlässigkeit zu gewährleisten. Aus diesem Grund wurden die genannten Halter so konstruiert, dass die Leitung (die den Melder mit der Zentrale verbindet) im Inneren der Halterungen geführt wird. Dank dem ist die Installation sowohl sicher als auch ästhetisch.

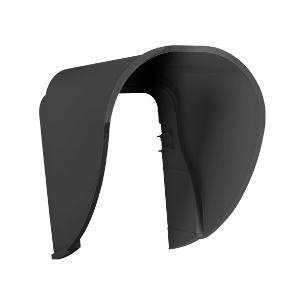

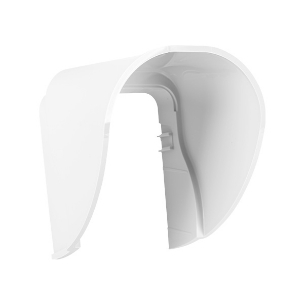

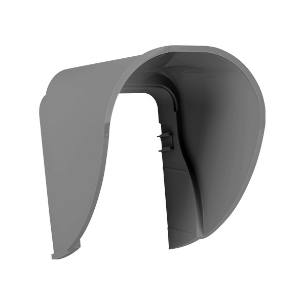

Schutzdach

Wenn ein zusätzlicher Schutz des Melders vor Witterungseinflüssen und Verschmutzungen erforderlich ist, kann der Schutzdach HOOD C eingesetzt werden.

Drahtloser Außenmelder

Wenn kein verdrahteter Melder eingesetzt werden kann oder die Kabelverlegung vermieden werden soll, wird es empfohlen, das drahtlose Modell AOD-210 aus der ABAX 2 Familie zu wählen. Es eignet sich sowohl für den Außen- als auch für den Innenbereich von Objekten, wo spezifische Umgebungsbedingungen herrschen. Bei Innenanwendungen erfüllt es die Norm EN 50131 Grade 2.

Anpassung der Farbe an die Umgebung

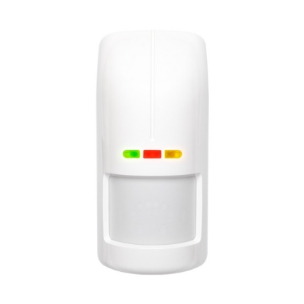

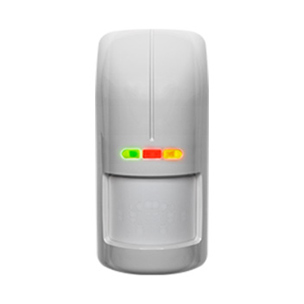

Zwei Farbvarianten

Die Melder aus der OPAL-Serie sind als komplette Geräte in zwei Farbvarianten erhältlich: in Weiß und Grau. Dies bietet mehr Flexibilität bei der Anpassung des Geräteaussehens an den Montageort.

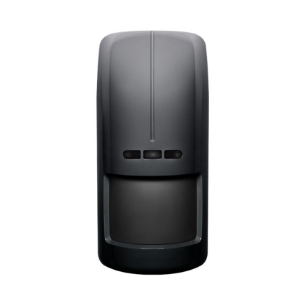

Im Angebot finden Sie auch das dunkelgraue Gehäuse OPC-3 DG*, das separat erhältlich ist. Es ist ein eigenständiges Gehäuse, in welches die Elektronikplatine eingelegt werden soll. Es ist eine perfekte Lösung für dunkle Fassaden und andere Standorte, an denen sich diese Farbvariante besser in die Umgebung einfügt. *gilt nicht für OPAL Pro

Optionales Zubehör

Ideale Abdeckung des geschützten Bereichs

Gesimse, Dachvorsprünge und andere architektonische Elemente können das Sichtfeld des Melders einschränken. Mit speziellen Montagezubehörteilen können Sie Hindernisse umgehen, um eine perfekte Abdeckung des geschützten Bereichs ohne tote Winkel zu gewährleisten.

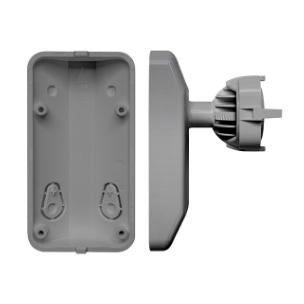

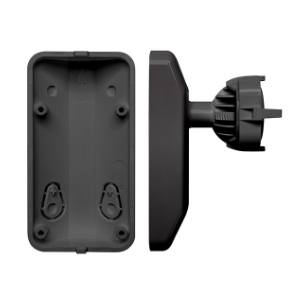

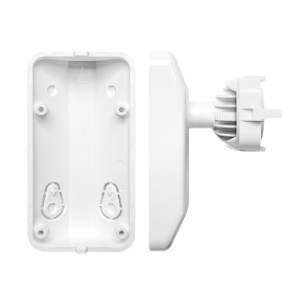

BRACKET C

Der Satz von Halterungen (Winkelhalter und Kugelkopfhalter) ermöglicht eine entsprechende Neigung des Melders, damit sein Erfassungsbereich architektonische Hindernisse umgeht und den zu schützenden Bereich präzise abdeckt.

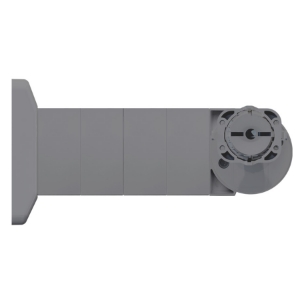

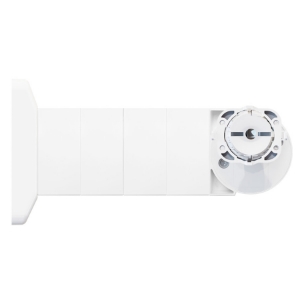

BRACKET E

Der Distanzhalter ermöglicht es, den Melder von der Fassade zu entfernen, was Hindernisse im Sichtfeld eliminiert und die Montage erleichtert – zum Beispiel unter einem Dachvorsprung.

Farbkompatibilität

Das Montagezubehör für die OPAL-Melder ist auch in den zum Gehäuse passenden Farbvarianten* erhältlich, sodass sich diese Elemente harmonisch in das Gehäuse des Geräts integrieren.

*BRACKET E ist nicht in Dunkelgrau (DG) erhältlich

Zusammenstellung von Merkmalen und Eigenschaften

	OPAL	OPAL Plus	OPAL Pro	AOD-210
Zwei Detektionskanäle: PIR+WM	+	+	+	+
Aktive IR-Abdecküberwachung gemäß der Norm EN 50131-2-4 für Grade 3	-	-	+*	-
Abdecküberwachung via Mikrowellenkanal	+	+	-	-
Eingebauter Dämmerungssensor, der die Anwendung des Melders in Gebäudeautomationssystemen ermöglicht	-	+	+	+
Eingebauter Empfänger für den Infrarot-Handsender OPT-1	-	+	+	-
Fernkonfiguration der Empfindlichkeit der Detektionskanäle und des Dämmerungssensors mittels Handsender OPT-1, ohne dass man das Meldergehäuse öffnen muss	-	+	+	-
Konfiguration der Empfindlichkeit des Dämmerungssensors mittels Knöpfe an der Platine	-	+	+	-
Konfiguration der Empfindlichkeit der Detektionskanäle mittels Knöpfe an der Platine	+	+	+	-
Fernkonfiguration der Empfindlichkeit der Detektionskanäle und des Dämmerungssensors über DLOADX oder ABAX 2 Soft	-	-	-	+
Verstärktes Gehäuse aus Polycarbonat	+	+	+	+
Spritzwasserfestes Gehäuse der Schutzart IP54	+	+	+	+
Digitale Temperaturkompensation	+	+	+	+
Hohe Fehlalarmsicherheit dank der Anwendung des Algorithmus der Selbstanpassung	+	+	+	+
Immunität gegen widrige Witterungsverhältnisse (Regen, Schnee, Nebel, Windstöße)	+	+	+	+
Sabotageschutz (vor Öffnen und Abriss)	+	+	+	+
Niedrige Stromaufnahme	+	+	+	+
Spezieller Winkelhalter (45°)	+	+	+	+
Spezielle Kupplungskugel (bis 60° senkrecht und bis 90° horizontal)	+	+	+	+
Möglichkeit der Montage am Distanzhalter BRACKET E	+	+	+	+
Spezielle Schutzhaube	+	+	+	+
Kabelschutz durch deren Führung innerhalb des Befestigungsfußes	+	+	+	+
Ohne zusätzlichen Befestigungsfuß montierbar	+	+	+	+
Gehäuse weiß vorne hinten	+	+	+	+
Gehäuse grau vorne hinten	+	+	+	+
Zusätzliches Gehäuse in Dunkelgrau vorne hinten	+	+	-	+
