SLIM-PIR-LUNA-PET

PIR-Bewegungsmelder mit Beleuchtungsfunktion, haustierimmun bis 20 kg

BEWEGUNGSMELDER: PIR UND DUAL (PIR + MW)

SLIM LINE

SLIM LINE ist eine wirksame Bewegungserkennung in einem eleganten Gehäuse, das in jeden Innenraum passt. Eine große Auswahl an Modellen ermöglicht es, den Melder an die Bedürfnisse des Objekts und seiner Nutzer anzupassen – verfügbar sind PIR- und Dual-Modelle, die mit Beleuchtungsfunktion, aktiver IR-Abdecküberwachung oder PET-Funktion ausgestattet sind.

EIN GEHÄUSE, MEHRERE GERÄTE

Das elegante, schmale Gehäuse ist aus hochwertigem Kunststoff gefertigt. Das einheitliche Design aller Melder erschwert einem Eindringling, das im System betriebene bestimmte Modell zu identifizieren und vereinheitlicht das Aussehen aller im Objekt installierten Melder.

Zuverlässige Bewegungserkennung

Einzigartige Linse

Jeder Melder ist mit einer modernen, in Japan speziell für Firma SATEL entwickelten und hergestellten Linse ausgestattet. Die neue Konstruktion gewährleistet einen sehr großen Erfassungsbereich von bis zu 20 m x 24 m und einen 90° Öffnungswinkel.

japanische
Optik

Erfassungsbereich
20x24m

Erfassungswinkel
90°

Die Form der Linse und das Material, aus dem sie hergestellt wurde, machen sie widerstandsfähiger gegen Verformungen.

Betriebszuverlässigkeit

Der fortschrittliche Bewegungserkennungsalgorithmus neuer Generation gewährleistet eine zuverlässige Erkennung der Eindringlinge im gesamten überwachten Bereich, ohne unerwünschte Alarme auszulösen.

Die dynamische Anpassung des Algorithmus an Änderungen der Umgebungstemperatur beeinflusst die Stabilität des Melderbetriebs.

Schneller Austausch der Linse

Durch die Möglichkeit, das komplette Frontteil mit Linse einfach austauschen zu können, lassen sich die SLIM LINE* Melder schnell und bequem an die Anforderungen des Objekts, z. B. die Form des Schutzbereichs, anpassen. Standardmäßig sind die Weitwinkellinsen (WD) eingebaut – außerdem sind auch Vorhanglinsen (CT) und Langstreckenlinsen (LR) verfügbar.

Haustierimmunität

Modelle mit dem PET-Zeichen sind gegen die Bewegung von Tieren mit einem Gewicht von bis zu 20 kg immun. Dadurch können diese Melder Räume überwachen, in denen sich beispielsweise ein kleiner Hund aufhält, ohne unerwünschte Alarme auszulösen.

DUAL – zwei Detektionskanäle:
PIR und MW

Neben Infrarotsensor (PIR) sind die Dualmelder auch mit Mikrowellensensor (MW) ausgestattet, was die Immunität gegen unerwünschte Alarme, die durch schnelle Temperaturänderungen im geschützten Raum oder Bewegungen von Luftmassen im Erfassungsbereich verursacht werden, deutlich erhöht.

Unterkriechschutz

Der integrierte, verstellbare Spiegel in den Modellen LUNA* und PRO ermöglicht wirksame Überwachung der sog. Unterkriechzone, d.h. des Bereichs direkt unter dem Melder.
* mit Ausnahme von PET-Meldern

Signalisierung der Abdeckversuche

Die SLIM LINE Melder in der Version PRO verfügen über die Funktion der aktiven Abdecküberwachung mittels Infrarotstrahlung. Infolgedessen werden Versuche signalisiert, diese durch Abdecken, Abkleben oder Besprühen der Linse mit Farbe oder Klarlack zu neutralisieren.

Sehen Sie die Präsentation der SLIM LINE​ Melder

Bequeme und schnelle Montage

1

Praktischer Mechanismus zum Öffnen und Schließen des Gehäuses

Das Gehäuse kann mit einem flachen Schraubenzieher geöffnet werden, während zum Schließen kein Werkzeug erforderlich ist.

2

Steck-Klemmleiste

Die Versionen LUNA und PRO verfügen über eine Steck-Klemmleiste. Bei der Demontage der Elektronikplatine müssen die Leitungen nicht abgeschraubt werden. Dies ermöglicht auch einen schnellen Wechsel des Meldermodells.

3

Eingebaute Abschlusswiderstände

Alle SLIM LINE Melder verfügen über eingebaute Abschlusswiderstände (1,1 kΩ), die für den Betrieb mit den Alarmzentralen von SATEL ausgelegt sind. Die Modelle LUNA und PRO sind zusätzlich mit Widerständen (4,7 kΩ, 5,6 kΩ) ausgestattet, welche die Installation in den auf den Zentralen anderer Hersteller basierenden Systemen beschleunigen.

4

Regulierbarer Wand-/Deckenhalter

Die Konstruktion der SLIM LINE Melder ermöglicht deren Montage direkt auf einer glatten Fläche. Wenn der Melder in einem anderen Winkel montiert werden muss, um den geschützten Bereich optimal an den Raum anzupassen, kann der Befestigungsfuß BRACKET D verwendet werden. Er ermöglicht, den Neigungswinkel des Melders in zwei Ebenen zu regeln: bis 35° vertikal und bis 90° horizontal. Um die Anforderungen der Norm EN 50131 für Grade 3 zu erfüllen, ist der Halter von PRO-Modellen mit einem Sabotagekontakt ausgestattet.

LUNA

Zusätzliche Lichtquelle

Die als LUNA gekennzeichneten Modelle sind mit weißen LEDs ausgestattet. Dadurch können die Melder z. B. als bewegungsempfindliche Flurbeleuchtung eingesetzt werden, die auch bei einem Stromausfall im Netz funktionieren kann. Die Beleuchtungsfunktion kann ferngesteuert werden. Sie kann auch für eine programmierte Zeit aktiviert werden, nachdem der Melder eine Bewegung erkannt hat.

Zwei Empfindlichkeitsstufen

In den LUNA-Modellen ist es möglich, zwischen zwei Sensorempfindlichkeitsstufen umzuschalten. Dies erlaubt, die Einstellungen der Bewegungserkennung zu ändern, z. B. je nach dem Zustand des Bereichs, dem der Melder zugewiesen ist. Wenn der Bereich unscharf ist, kann der Melder Beleuchtung als Reaktion auf kleinste Bewegung einschalten. Wenn der Bereich scharf ist, kann der Melder Einstellungen verwenden, die unerwünschte Alarme ausschließen.
slim-line_range-1
slim-line_range-2

Auszeichnung im Wettbewerb Dobry Design 2020!

Der Melder SLIM-PIR-LUNA wurde beim Wettbewerb Dobry Design 2020 in der Kategorie Moderne Technologien ausgezeichnet.

Fernkonfiguration

Die in den Modellen LUNA und PRO verfügbare Möglichkeit, die Betriebsparameter des Melders mit dem Handsender OPT-1 zu ändern, ist für den Errichter eine große Erleichterung. Auf diese Weise können die Einstellungen (darunter die Empfindlichkeit der Sensoren, Betriebsmodus, Art der LED-Beleuchtung) komfortabel geändert werden, ohne das Meldergehäuse jedes Mal öffnen zu müssen.

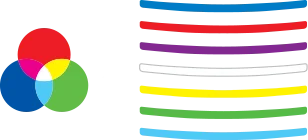

Eine Anzeige – mehrere Farben

Die SLIM LINE Melder bieten die Möglichkeit, die Leuchtfarbe der LED-Anzeige zu wählen. Je nach Modell stehen vier oder sieben Farben zur Wahl.
Bei Bedarf kann die Anzeige dauerhaft ausgeschaltet werden.

Technische Daten

Vergleichstabelle

SLIM-PIRSLIM-PIR-PETSLIM-PIR-LUNASLIM-PIR-LUNA-PETSLIM-PIR-PROSLIM-DUALSLIM-DUAL-PETSLIM-DUAL-LUNA SLIM-DUAL-LUNA-PETSLIM-DUAL-PRO
Übereinstimmung mit Grade 2 nach EN 50131 ✓✓✓✓✓✓✓✓
Übereinstimmung mit Grade 3 nach EN 50131 ✓✓
Konfiguration der Betriebsparameter: Potentiometer ✓✓✓✓
Konfiguration der Betriebsparameter: Tasten und Handsender ✓✓✓✓✓✓
Abschlusswiderstände - 1,1 kΩ ✓✓✓✓✓✓✓✓✓✓
Abschlusswiderstände - 4,7 kΩ, 5,6 kΩ ✓✓✓✓✓✓
Steck-Klemmleiste ✓✓✓✓✓✓
Abdeckung zum Schutz der Elektronikplatine ✓✓✓✓✓✓
Anzahl der LED-Anzeigefarben zur Wahl 4477744777
aktive IR-Abdecküberwachung ✓✓
Unterkriechschutz ✓✓✓✓
eingebaute LED-Beleuchtung ✓✓✓✓
Funktion der Haustierimmunität ✓✓✓✓

Linsen

Erfassungsbereich mit der Linse Typ WD (standardmäßig)Erfassungsbereich mit der Linse Typ LRErfassungsbereich mit der Linse Typ CT
SLIM-PIR15 m x 20 m, 90°25 m x 3,6 m16 m x 2 m
SLIM-PIR-PET12 m x 13 m, 90°n/a
SLIM-PIR-LUNA20 m x 24 m, 90°30 m x 3,6 m22 m x 2 m
SLIM-PIR-LUNA-PET12 m x 13 m, 90°n/a
SLIM-PIR-PRO20 m x 24 m, 90°30 m x 3,6 m22 m x 2 m
SLIM-DUAL15 m x 20 m, 90°20 m x 3,6 m16 m x 2 m
SLIM-DUAL-PET12 m x 13 m, 90°n/a
SLIM-DUAL-LUNA20 m x 24 m, 90°28 m x 3,6 m22 m x 2 m
SLIM-DUAL-LUNA-PET12 m x 13 m, 90°n/a
SLIM-DUAL-PRO20 m x 24 m, 90°28 m x 3,6 m22 m x 2 m
