NOUVELLE LIGNE DE DÉTECTEURS PIR ET DOUBLE TECHNOLOGIE (PIR + MW)
Un boîtier, plusieurs dispositifs
Le boitier élégant et élancé est fabriqué en plastique de haute qualité. L'apparence uniforme de tous les détecteurs installés dans les locaux empêcher un intrus d'identifier le modèle spécifique utilisé dans le système.
SLIM-PIR · SLIM-PIR-PET · SLIM-PIR-LUNA · SLIM-PIR-LUNA-PET · SLIM-PIR-PRO
SLIM-DUAL · SLIM-DUAL-PET · SLIM-DUAL-LUNA · SLIM-DUAL-LUNA-PET · SLIM-DUAL-PRO
Détection infaillible de mouvement
Une lentille unique
Chaque détecteur est livré avec une lentille moderne conçue et fabriquée au Japon, spécialement pour la société SATEL. La nouvelle construction offre une très grande zone de couverture aux dimensions pouvant atteindre 20 m x 24 m et un angle de vision de 90.
optique japonaise
zone de couverture
20 x 20 m
angle de détection 90°
La forme de la lentille ainsi que le matériau qui la compose la rendent exceptionnellement résistante à la déformation.
Zone de couverture des détecteurs LUNA (sauf modèles PET) et PRO avec une lentille grand angle (WD)
Nouvel algorithme de détection
De nombreuses années d'expérience dans la production de détecteurs de mouvement et l'utilisation des dernières technologies ont permis de développer un algorithme avancé de détection de mouvement de nouvelle génération. Grâce à cela, les détecteurs SLIM LINE garantissent une détection fiable des intrus dans tout l’espace surveillé sans déclencher d’alarmes indésirables.
Compensation numérique de température
Les détecteurs SLIM LINE adaptent de manière dynamique l'algorithme de détection de mouvement aux changements de température ambiante, grâce à quoi ces changements n’ont pas d’influence sur le fonctionnement efficace des détecteurs.
Remplacement rapide de la lentille
La partie avant complète avec la lentille étant facilement remplaçable, les détecteurs SLIM LINE* peuvent être personnalisés de manière rapide et pratique pour répondre aux besoins des locaux, p. ex. à la forme de l’espace protégé. Les lentilles grand angle (WD) sont montées en standard, mais des lentilles à rideau (CT) et de longue portée (LR) sont également disponibles en option.
* sauf les détecteurs PET
DUAL - deux voies de détection :
PIR et MW
Les détecteurs à double technologie, en plus d'un capteur infrarouge (PIR), sont équipés d'un capteur à micro-ondes (MW), ce qui renforce nettement leur immunité à de fausses alarmes provoquées par des changements rapides de température dans la pièce protégée ou des mouvements de masses d'air dans la zone
Protection de la zone
anti-rampement
Un miroir basculant intégré utilisé dans les modèles LUNA* et PRO permet une surveillance efficace de la zone dite anti-rampement, c'est-à-dire la zone située directement sous le détecteur.
* sauf les détecteurs PET
Signalisation des tentatives de masquage
Les détecteurs SLIM LINE en version PRO sont munis de la fonction antimasking actif utilisant le rayonnement infrarouge. Par conséquent, toute tentative de les désactiver, p.ex. le masquage de la lentille avec du ruban adhésif ou la couverture par une peinture ou un vernis transparent, peut être signalée.
Voir la présentation des détecteurs SLIM LINE
Installation rapide et facile
1
Mécanisme pratique d'ouverture / fermeture du boîtier
Pour ouvrir le boîtier, il suffit un tournevis plat, et pour le fermer, aucun outil n’est nécessaire.
2
Bornier détachable

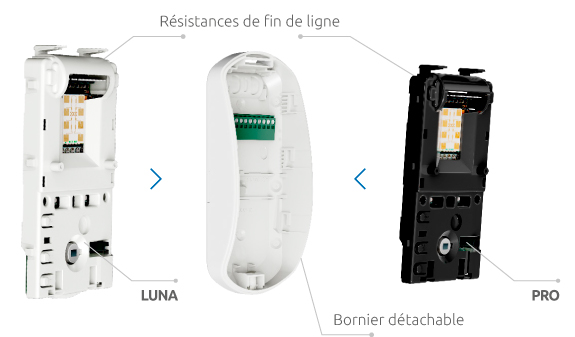

Les versions LUNA et PRO sont livrées avec un bornier détachable. Lors du retrait de la carte électronique, il n'est pas nécessaire de dévisser les fils. Il permet également de changer rapidement le modèle de détecteur.
3
Résistances de fin de ligne intégrées
Tous les détecteurs SLIM LINE ont des résistances de fin de ligne intégrées conçues pour fonctionner avec les centrales d’alarme SATEL (1,1 kΩ). Les modèles LUNA et PRO sont en outre équipés de résistances de fin ligne accélérant l’installation dans les systèmes basés sur d'autres types de centrales (4,7 kΩ, 5,6 kΩ).
4
Support réglable de fixation mural et plafonnier
La conception des détecteurs SLIM LINE permet une installation directe sur une surface plane. Si, pour une adaptation optimale de l’espace protégé à la pièce, l’installation du détecteur sous un autre angle s’avère nécessaire, il est possible d’utiliser le support BRACKET D. Ceci permet régler l'angle d'inclinaison du détecteur dans deux plans : jusqu'à 35 ° verticalement et jusqu'à 90 ° horizontalement. Pour répondre aux exigences de la norme EN 50131 Grade 3, le support modèle PRO est équipé d’un contact d’autoprotection.
Source de lumière supplémentaire
Les modèles marqués LUNA sont livrés avec des voyants LED blancs. Grâce à cela, ces détecteurs peuvent être utilisés, p. ex. comme éclairage de couloir sensible au mouvement pouvant également fonctionner en cas de coupure de courant dans le réseau. La fonction d'éclairage peut être commandée à distance ou activée pour une période programmée lorsqu'un mouvement est détecté.
Deux niveaux de sensibilité
Il est possible de basculer à distance entre deux ensembles de paramètres de sensibilité du détecteur. Cela vous permet de modifier les paramètres de détection de mouvement, p. ex. en fonction de l'état de la partition à laquelle le détecteur est attribué. Si la partition est désarmée, le détecteur peut allumer la lumière en réponse au moindre mouvement. Lorsque la partition est armée, le détecteur peut utiliser les paramètres appropriés pour éliminer de fausses alarmes.
Configuration à distance
Une fonction très utile pour l'installateur, disponible dans les modèles LUNA et PRO, est la possibilité de modifier à distance les paramètres de fonctionnement du détecteur à l'aide de la télécommande OPT-1. Ainsi, les paramètres (y compris la sensibilité du capteur, le mode de fonctionnement du voyant et de l'éclairage LED) peuvent être facilement modifiés sans ouvrir le boîtier du détecteur à chaque fois.
Un voyant - plusieurs couleurs
Les détecteurs SLIM LINE offrent la possibilité de choisir la couleur de la lumière du voyant LED. Selon le modèle, on a le choix entre quatre ou sept couleurs.
Spécifications techniques
Tableau comparatif
conformité avec Grade 2 selon la norme EN 50131 |
conformité avec Grade 3 selon EN 50131 |
configuration de paramètres |
configuration de paramètres |
résistances de fin de ligne - 1,1 kΩ |
résistances de fin de ligne - 4,7 kΩ, 5,6 kΩ |
bornier détachable |
couvercle pour protéger la carte électronique |
nombre de couleur du voyant LED au choix |
antimasking IR actif |
contrôle de la zone anti-rampement |
éclairage LED intégré |
fonction d’immunité au mouvement d’animaux de compagnie |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SLIM-PIR |  |
|
|
4 | |||||||||
| SLIM-PIR-PET | |
|
|
4 | |
||||||||
| SLIM-PIR-LUNA | |
|
|
|
|
|
7 | |
|
||||
| SLIM-PIR-LUNA-PET | |
|
|
|
|
|
7 | |
|
||||
| SLIM-PIR-PRO | |
|
|
|
|
|
7 | |
|
||||
| SLIM-DUAL | |
|
|
4 | |||||||||
| SLIM-DUAL-PET | |
|
|
4 | |
||||||||
| SLIM-DUAL-LUNA | |
|
|
|
|
|
7 | |
|
||||
| SLIM-DUAL-LUNA-PET | |
|
|
|
|
|
7 | |
|
||||
| SLIM-DUAL-PRO | |
|
|
|
|
|
7 | |
|
Lentillles
zone de couverture avec lentille WD (standard) |
zone de couverture avec lentille LR |
zone de couverture avec lentille CT |
|
|---|---|---|---|
| SLIM-PIR | 15 m x 20 m, 90° | 25 m x 3,6 m | 16 m x 2 m |
| SLIM-PIR-PET | 12 m x 13 m, 90° | NA | |
| SLIM-PIR-LUNA | 20 m x 24 m, 90° | 30 m x 3,6 m | 22 m x 2 m |
| SLIM-PIR-LUNA-PET | 12 m x 13 m, 90° | NA | |
| SLIM-PIR-PRO | 20 m x 24 m, 90° | 30 m x 3,6 m | 22 m x 2 m |
| SLIM-DUAL | 15 m x 20 m, 90° | 20 m x 3,6 m | 16 m x 2 m |
| SLIM-DUAL-PET | 12 m x 13 m, 90° | NA | |
| SLIM-DUAL-LUNA | 20 m x 24 m, 90° | 28 m x 3,6 m | 22 m x 2 m |
| SLIM-DUAL-LUNA-PET | 12 m x 13 m, 90° | NA | |
| SLIM-DUAL-PRO | 20 m x 24 m, 90° | 28 m x 3,6 m | 22 m x 2 m |
Caractéristique
Le détecteur SLIM-PIR-LUNA détecte des mouvements dans l’espace protégé. De plus, le détecteur est muni d’un kit de voyants LED réalisant la fonction d’éclairage.
- conformité aux exigences de la norme EN 50131 Grade 2
- détection du mouvement à l’aide d’un capteurs : capteur passif infrarouge (PIR)
- sensibilité réglable de détection de deux capteurs
- algorithme numérique de détection de mouvement
- compensation numérique de la température
- possibilité d’activation/désactivation du contrôle de la zone anti-rampement
- lentille grand angle spécialement conçue pour les détecteurs de série SLIM LINE
- possibilité de remplacement de la lentille par une lentille à rideau (CT-CL2) ou de longue portée (LR-CL2)
- possibilité de configuration des paramètres du détecteur à l’aide de la télécommande OPT-1
- résistances fin de ligne intégrées (2EOL : 2 x 1,1 kW / 2 x 4,7 kW / 2 x 5,6 kW)
- fonction d’éclairage effectuée à l’aide des voyants LED blancs
- possibilité de commander à distance l’éclairage ou l’activation de l’éclairage par le mouvement
- voyant LED pour la signalisation
- choix de la couleur de la lumière du voyant LED (7 couleurs disponibles)
- activation/désactivation à distance du voyant LED
- commutation de deux niveaux de sensibilité du capteur PIR
- activation/désactivation à distance du mode de configuration
- surveillance du système de détection de mouvement et de la tension d’alimentation
- autoprotection à l’ouverture du boîtier et au détachement de la surface de montage
- support de montage réglable inclus (BRACKET D)
Le détecteur de mouvement SLIM-PIR-LUNA a obtenu
une distinction au concours Dobry Design 2020
dans la catégorie Technologies modernes
Documents
Certificats
Spécifications techniques
Tension d'alimentation (±15%)
12 V DC
Vitesse détectable de mouvement
0.3...3 m/s
Temperatures de fonctionnement
-10°C...+55°C
Hauteur d'installation recommandée
2.4 m
Consommation de courant en veille
13 mA
Consommation max. de courant
97 mA
Poids
142 g
Humidité maximum
93±3%
Dimensions
62 x 137 x 42 mm
Classe environnementale selon EN50130-5
II
Durée de signalisation de la violation
2 s
Normes respectées
EN 50131-1, EN 50131-2-2, EN 50130-4, EN 50130-5
EOL
2 x 1.1 kΩ / 2 x 4.7 kΩ / 2 x 5.6 kΩ
Durée de démarrage
30 s
Niveau de protection selon EN50131-2-2
Grade 2
Zone de détection
20 m x 24 m, 90° (montaż na 2,4 m)
Sorties d'alarme (relais NC, charge résistive)
40 mA / 24 V DC
Sorties de sabotage (relais NC, charge résistive)
40 mA / 24 V DC
Résistance de contact du relais (sortie d'alarme)
26 Ω
Hauteur admissible d'installation
à 4 m
Résistance de contact du relais (sortie de sabotage)
26 Ω
Documents informatifs
1catalogue
3dépliant -installateur
5fiche technique du produit
