detector de movimiento dual IRP+MO para exteriores

OPAL Pro

Planificando el sistema de alarma cabe recordar que no debemos centrarnos únicamente en el hecho de detectar la presencia del intruso en el área protegida. Igual de importante, o incluso lo más importante, es detectarla antes de que el intruso logre dañar el inmueble. El intento de acceder por el área externa del inmueble protegido, lo detectarán los detectores de la serie OPAL.

Detección infalible
gracias a una estructura moderna

  • seguridad de funcionamiento
  • antienmascaramiento IR activo
  • inmunidad a mascotas
  • protección antisabotaje que protege el detector contra el arranque de la superficie de montaje y contra la apertura de la caja
  • alta resistencia a unas condiciones medioambientales difíciles
  • posible uso en los sistemas de automatización de edificios gracias al sensor crepuscular incorporado
  • selección del método de montaje gracias a los soportes rotular y angular dedicados
  • configuración remota y cómoda de la sensibilidad de todas las rutas de detección y del sensor crepuscular por medio del mando a distancia OPT-1

Uso

El detector OPAL Pro garantiza una protección exterior excelente de los edificios de todo tipo y cualquier destinación. Además, el dispositivo será perfecto como protección de interiores en los locales industriales que se caracterizan por unas condiciones medioambientales difíciles o específicas (por ejemplo, naves, marquesinas).

Los detectores de la serie OPAL podrán emplearse también en la realización de los sistemas de alarma con la domótica. Se hace posible gracias al sensor crepuscular incorporado en los detectores OPAL Plus y OPAL Pro. Es posible controlar directamente los relés localizados en el cuadro eléctrico o los controladores de la domótica. Los detectores son también compatibles con el sistema KNX por medio de la central de alarma de la serie INTEGRA y permiten controlar de una forma simple y cómoda, por ejemplo, persianas, iluminación exterior del edificio, puerta de garaje o de entrada. El momento de actuación puede ajustarse gracias a una regulación de sensibilidad precisa.

Alcance de actuación

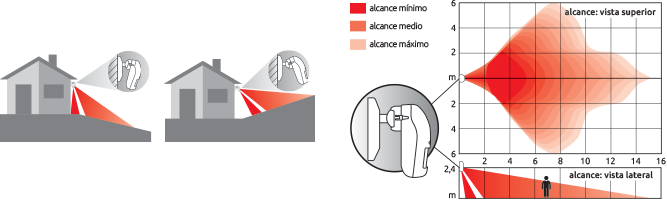

El ángulo de detección de los detectores OPAL es de 100° y el alcance supera los 15 m. El área debajo del detector también está protegida y cualquier intento por parte del intruso de acercarse al dispositivo para romperlo o desmontarlo se puede detectar. Además, el firmware de los detectores de la serie OPAL Pro ha sido preparado de modo que el movimiento de pequeños animales domésticos no provoque alarmas falsas.

Resistencia a condiciones medioambientales difíciles

Los detectores de exterior de SATEL ofrecen un funcionamiento estable independientemente de la lluvia, sol directo, vientos fuertes, temperaturas muy altas o temperaturas muy bajas. Dicha funcionalidad es posble gracias a la combinación de la tecnología dual de detección con el algoritmo de autoadaptación a las condiciones medioambientales y con la compensación automática de cambios de temperatura de ambiente. La resistencia de los detectores de la serie OPAL a las condiciones atmosféricas difíciles ha sido confirmada en unas pruebas complejas y largas.

Protección contra enmascaramiento

El detector OPAL Pro ha sido dotado de antienmascaramiento IR activo gracias al cual puede detectar los intentos de, entre otros, pintar la lente con una pintura o un barniz o de enmascararla con materiales de diferente grosor, factura y color.

Estructura del detector

Alta calidad de los detectores de la serie OPAL es efecto de la combinación de las tecnologías nuevas con una experiencia de varios años de los especialistas de la empresa SATEL en el diseño y en la producción de los dispositivos para los sistemas de robo y atraco. Lo demuestra una estructura avanzada de los detectores tanto en cuanto a su parte electrónica como en cuanto a la propia caja.

Las cajas de los detectores se fabrican con el empleo de la tecnología de inyección de dos componentes. La combinación del policarbonato con el elastomero termoplástico ha permitido crear una estructura resistente a salpicaduras de clase de estanqueidad IP54. La caja protege la electrónica del dispositivo contra los fenómenos atmosféricos perjudiciales tales como la lluvia, nieve, niebla o humedad. Los detectores, además, se caracterizan por una gran resistencia mecánica y a la radiación UV, permitiendo que su aspecto permanezca sin cambios durante largos años.

Facilidades y elementos adicionales

Configuración de sensibilidad remota

Una gran facilidad para el instalador es la función de cambio remoto de la sensibilidad de todas las rutas de detección y del sensor crepuscular en los detectores OPAL Plus y OPAL Pro por medio del mando OPT-1. La regulación resulta cómoda y no hay que, cada vez que haga falta, coger el dispositivo para abrir la caja. El mando a distancia alimentado con la pila CR2032 permite realizar varios miles de regulaciones.

Soportes dedicados

Angular

Rótula

De distancia

Montaje

La estructura del detector de la serie OPAL está diseñada para ser instalada directamente en la superficie plana, por ejemplo, en caso de servirse de la función de inmunidad a mascotas. Sin embargo, si para cubrir el área protegida de forma óptima será necesario montar el detector bajo otro ángulo, es posible usar los soportes dedicados BRACKET C o BRACKET E y sus conjuntos.

El soporte rótula, incluido en el conjunto BRACKET C y BRACKET E, permite regular el ángulo de inclinación del detector en dos superficies: hasta 60° en la vertical y hasta 90° en la horizontal. Por tanto, permite encontrar la mejor posición considerando el área protegida. En cambio, si el edificio requiere que el detector se ajuste de forma permanente bajo el ángulo de 45 ° con respecto a la pared, es suficiente emplear el soporte angular.

El uso del soporte modular BRACKET E permite, además, alejar el detector de la superficie de la pared incluso más de diez centímetros para evitar que el área de detección la limite una cornisa, persiana exterior, canaleta de cableado, lámpara, canalón o imperfecciones de la pared. El soporte posibilita también que el detector se instale, por ejemplo, debajo de un alero del techo.

Conexión de cables

En caso de los dispositivos instalados en el exterior es muy importante garantizar una protección adecuada y asegurar su funcionamiento. Por tanto, los soportes arriba mencionados han sido construidos de forma que el cable con el cual el detector debe conectarse a la central de alarma pase dentro de ellos. Así la instalación entera es segura y estética.

Cubierta protectora

En caso de surgir la necesidad de proteger adicionalmente el detector contra las precipitaciones y la contaminación, es posible usar la cubierta protectora HOOD C. El montaje de la cubierta es muy fácil y rápido porque la cubierta se monta directamente en la caja del detector a través de dos botones de presión sin tener que usar herramientas.

Protección antisabotaje

Independientemente del soporte empleado, los detectores de la serie OPAL siempre estarán protegidas contra la apertura y el arranque de la superficie de montaje. Lo garantizan dos contactos de sabotaje ubicados en la placa electrónica y un contacto especialmente diseñado con la posibilidad de montaje en un soporte rotular o en la pared trasera del detector (en caso de usar el soporte angular).

Comparación de características y propiedades

OPAL OPAL Plus OPAL Pro AOD-210
Dos rutas de detección: PIR+MW + + + +
Antienmascaramiento IR activo conforme con la norma
EN 50131-2-4 para el Grado 3
- - +* -
Antienmascaramiento por la ruta de microondas + + - -
Sensor crepuscular incorporado que permite emplear el detector en los sistemas de la automática - + + +
Receptor de la señal del mando a distancia OPT-1 incorporado - + + -
Configuración remota de la sensibilidad de las rutas de detección y del sensor crepuscular por medio del mando OPT-1 sin que sea necesario abrir la caja del detector - + + -
Configuración de la sensibilidad del sensor crepuscular por medio de los botones en PCB - + + -
Configuración de la sensibilidad de las rutas de detección por medio de los botones en PCB + + + -
Configuración remota de la sensibilidad de las rutas de detección del sensor crepuscular con el uso del programa DLOADX - - - +
Caja reforzada de policarbonato + + + +
Caja resistente a salpicaduras con clase de estanqueidad IP54 + + + +
Compensación digital de temperatura + + + +
Alta resistencia a alarmas falsas gracias al algoritmo de autoadaptación empleado + + + +
Posibilidad de funcionamiento en las condiciones atmosféricas difíciles (lluvia, nieve, niebla, viento fuerte) + + + +
Protección antisabotaje (contra la apertura y el arranque de la superficie de montaje) + + + +
Bajo consumo de energía + + + +
Soporte angular dedicado (45°) + + + +
Soporte rótula dedicado (ajustable verticalmente hasta 60° y horizontalmente hasta 90°) + + + +
Posibilidad de montaje en el soporte de distancia BRACKET E + + + +
Cubierta protectora dedicada + + + +
Protección de cables gracias a su ubicación dentro del soporte + + + +
Posibilidad de montaje sin soporte adicional + + + +
Caja en color blanco parte frontal parte trasera + + + +
Caja en color gris parte frontal parte trasera + + + +

* uso en los interiores

Características

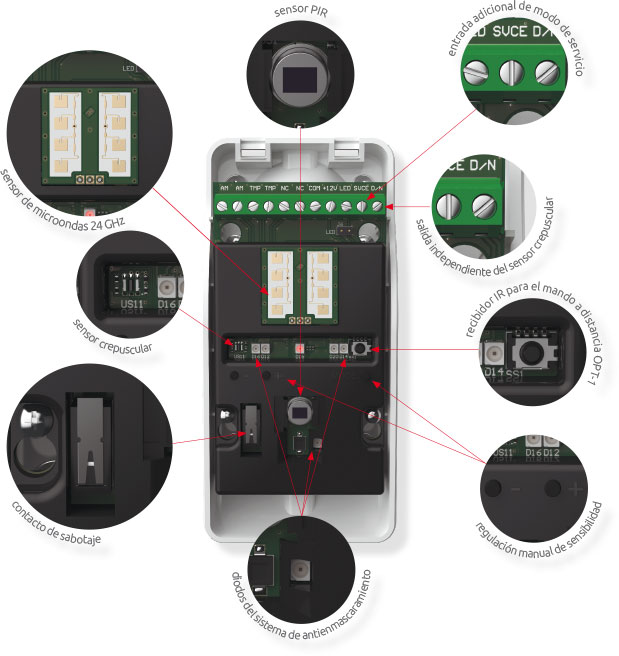

El OPAL Pro es un detector de movimiento dual externo dedicado tanto a los exteriores de los establecimientos protegidos como a sus interiores que se caracterizan por unas condiciones medioambientales difíciles o específicas (por ejemplo, naves, marquesinas). El detector OPAL Pro está provisto de una detección de movimiento de dos canales: IRP y MO. El OPAL Pro dispone de la función de antienmascaramiento activo IRP (para los interiores). Gracias a ello, el dispositivo dispone del certificado de conformidad con altos requisitos de seguridad Grade 3 definidos en la norma EN 50131. El detector puede emplearse para proteger los interiores de los establecimientos de riesgo, tales como bancos, museos, tiendas de joyería, etc.

La tecnología dual, junto con el algoritmo de autoadaptación del detector a las condiciones medioambientales, garantiza una gran resistencia a alarmas falsas, y asimismo, un funcionamiento estable en las condiciones atmosféricas difíciles, tales como lluvia, nieve, sol y vientos fuertes. El dispositivo ofrece un funcionamiento correcto en el alcance de temperaturas de -40°C a +55°C. Los cambios de temperatura del ambiente se compensan automáticamente.

El detector OPAL Pro se caracteriza por un ángulo de detección de 100 grados y por un alcance de más de 15 metros. El área debajo del detector también está protegida y puede detectar cualquier intento por parte del intruso de acercarse al dispositivo para romperlo o desmontarlo. Además, el software de los detectores de la serie OPAL Pro es diseñado de modo que el movimiento de pequeños animales domésticos no provoque alarmas falsas.

El detector OPAL Pro está adicionalmente dotado del sensor crepuscular que controla la salida OC y que permite emplearlo también en los sistemas de alarma con la domótica, sin que sea necesario instalar unos sensores crepusculares adicionales. La señal de salida de corriente baja puede transmitirse directamente hacia el relé en el cuadro eléctrico o hacia el controlador de la domótica. El detector, también, puede colaborar con el sistema KNX por medio de la central de alarma de la serie INTEGRA. La funcionalidad de OPAL Pro permite controlar, de forma simple y cómoda, por ejemplo, las persianas, la iluminación externa del edificio, la puerta de garaje o puerta de entrada. El momento de su activación puede regularse dada una regulación de sensibilidad precisa.

Gran ayuda para el instalador es la función de cambio remoto de la sensibilidad de todas las rutas de detección y del sensor crepuscular por medio del mando OPT-1, que permite eliminar la necesidad de abrir una y otra vez la caja del detector para modificar los ajustes.

La caja del dispositivo también es excepcional porque para su producción se ha empleado la tecnología de moldeo por inyección de dos componentes. Garcias a ello, ha sido creada una caja de policarbonato resistente a salpicaduras que cumple el grado de estanqueidad IP54 y protege la electrónica del detector OPAL Plus contra fenómenos atmosféricos perjudiciales La caja del detector se caracteriza por una alta resistencia mecánica y a los rayos UV.Con el fin de proteger adicionalmente el dispositivo contra las precipitaciones y la suciedad, es posible montar en la caja la cubierta protectora HOOD C (blanca) o HOOD C GY (gris).

El detector OPAL está diseñado para ser instalado directamente en la superficie plana. Si hace falta que el detector se levante vertical o horizontalmente, es posible emplear un soporte dedicado del set BRACKET C (blanco) o BRACKET C GY (gris), de tipo angular o rótula.

El detector OPAL está disponible en dos colores: blanco (OPAL Pro) y gris (OPAL Pro GY).

  • dos rutas de detección: IRP y microondas
  • función de antienmascaramiento activo IRP en los interiores
  • sensor crepuscular que permite emplear el detector en los sistemas de la domótica
  • configuración de la sensibilidad de rutas de detección y del sensor crepuscular utilizando el botón PCB
  • receptor de la señal del mando por infrarrojos OPT-1 incorporado
  • configuración remota de la sensibilidad de rutas de detección y del sensor crepuscular por medio del mando OPT-1 sin que sea necesario abrir la caja del detector
  • caja de policarbonato resistente a salpicaduras con clase de estanqueidad IP54
  • protección antisabotaje contra la apertura y contra el arranque de la superficie del montaje
  • compensación digital de temperatura para un funcionamiento correcto del detector en el rango de temperaturas de –40°C a +55°C
  • funcionamiento en las condiciones atmosféricas difíciles (lluvia, nieve, niebla, viento fuerte)
  • alta resistencia a las alarmas falsas debida al algoritmo de autoadaptación empleado
  • control de detección debajo del detector
  • opción de la no detección de los animales pequeños (menos de 20 kg)
  • consumo de energía bajo
  • puede ser instalado directamente en la superficie plana o utilizando los soportes dedicados del set BRACKET C:
    • soporte tipo angular: ángulo de 45° constante
    • soporte tipo rótula: ajustable verticalmente hasta 60° y horizontalmente hasta 90°
EN-50131 GRADE 3 - Certificado
OPAL Pro GY

Documentación

manual del intalador abreviado
fecha de actualización: 2020-04-27
454 KB

Certificados

Declaración UE de conformidad
fecha de actualización: 2018-02-27
583 KB
EN-50131 GRADE 3 - Certificado
fecha de actualización: 2020-03-26
172 KB

Datos técnicos

Tensión de alimentación (±15%)
12 V DC
Velocidad detectable de movimiento
0,2...3 m/s
Rango de temperaturas de trabajo
-40...+55 °C
Altura recomendada de montaje
2,4 m
Consumo de la corriente en modo de disponibilidad
17 mA
Consumo máximo de la corriente
30 mA
Capacidad permitida de los contactos del relé (de resistencia)
40 mA / 16 V DC
Humedad máxima
93±3%
Dimensiones
65 x 138 x 58 mm
Clase medioambiental según EN50 130-5
IIIa
Tiempo de señalización de la alarma
2 s
Normas aplicables
EN50131-1, EN 50131-2-4, EN50130-4, EN50130-5
Frecuencia de microondas
24 GHz
Tiempo de arranque
40 s
Grado de protección IP
IP54
Peso del detector (sin soporte)
178 g
Capacidad de carga admisible de salida D/N (salida tipo OC)
50 mA / 12 VDC
Grado de seguridad
Grade 3

Materiales informativos

1catalogue

5product data sheet
