Vlastnosti

NOVÁ SÉRIE PIR A DUÁLNÍCH (PIR+MW) DETEKTORŮ

Jeden kryt, mnoho zařízeních

Jednotný vzhled všech detektorů namontovaných v objektu ztěžuje narušiteli identifikaci konkrétního modelu použitého v systému, protože všechny detektory vypadají stejně.

SLIM-PIR · SLIM-PIR-PET · SLIM-PIR-LUNA · SLIM-PIR-LUNA-PET · SLIM-PIR-PRO
SLIM-DUAL · SLIM-DUAL-PET · SLIM-DUAL-LUNA · SLIM-DUAL-LUNA-PET · SLIM-DUAL-PRO

Podívejte se na vlastnosti detektorů SLIM LINE

Spolehlivá detekce pohybu

Jedinečné čočky

Každý detektor je dodáván s moderní čočkou navrženou a vyrobenou v Japonsku - speciálně pro SATEL. Poskytuje velmi velkou detekční plochu s rozměry až 20 m x 24 a má detekční úhel 90 °.

Japonská
čočka
dosah detekce
20x24m
detekční úhel
90°

Konstrukce čočky, stejně jako materiál, ze kterého byla vyrobena, ji činí mimořádně odolnou proti deformaci.

Pokrytí detektorů LUNA (kromě modelů PET) a PRO s širokoúhlou čočkou (WD)

Nový algoritmus detekce pohybu

Mnoho let zkušeností s výrobou detektorů pohybu a používání nejnovějších technologií umožnilo vyvinout pokročilý algoritmus detekce pohybu nové generace. Díky tomu detektory SLIM LINE zajišťují spolehlivou detekci narušitelů v celé sledované oblasti bez spuštění falešných poplachů.

Digitální teplotní kompenzace

Detektory SLIM LINE dynamicky přizpůsobují algoritmus detekce pohybu změnám okolní teploty, takže tyto změny neovlivňují účinnost detektorů.

Rychlá výměna čočky

Možnost snadné výměny celé přední část s čočkou, lze rychle a pohodlně přizpůsobit detektory SLIM LINE * tak, aby vyhovovaly potřebám dané místnosti, např. do tvaru chráněné místnosti. Standardně jsou osazeny širokoúhlé (WD) čočky, ale volitelně jsou k dispozici i záclonové (CT) a čočky s dlouhým dosahem (LR).

* s výjimkou detektorů PET

DUAL – dvě detekční cesty:
PIR a MW

Detektory s duální technologií jsou kromě infračerveného (PIR) detektoru také vybaveny mikrovlnným senzorem (MW), který výrazně zvyšuje jejich odolnost vůči falešným poplachům způsobených rychlými změnami teploty v chráněné místnosti nebo pohybem vzdušných mas uvnitř sledované plochy.

Podhled

Integrované naklápěcí zrcadlo používané v modelech LUNA * a PRO umožňuje efektivní sledování tzv. blízké zóny, tj. oblasti přímo pod detektorem.

* kromě detektorů PET

Signalizace pokusu o zakrytí

Detektory SLIM LINE ve verzi PRO jsou vybaveny funkcí aktivní detekce zamaskování pomocí infračerveného záření. Proto lze signalizovat jakékoli pokusy o jejich deaktivaci, například zakrytím čočky lepicí páskou nebo zastříkáním barvy nebo čirého laku.

Podívejte se na prezentaci detektorů SLIM LINE

Rychlá a snadná montáž

1

Praktický mechanizmus otvírání a zavírání krytu

Kryt lze otevřít pomocí plochého šroubováku, zatímco pro zavření nepotřebujete nástroj žádný.

2

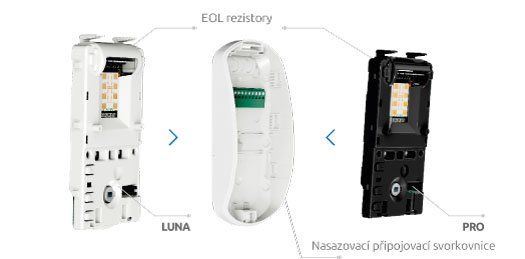

Nasazovací připojovací svorkovnice

Verze LUNA a PRO jsou dodávány s nasazovací připojovací svorkovnicí. Při demontáži desky elektroniky nemusíte odšroubovávat svorky vodičů. Umožňuje také rychle změnit model detektoru.

3

Integrované EOL rezistory

Všechny detektory SLIM LINE mají integrované zakončovací rezistory určené pro připojení k ústřednám SATEL (1,1 kΩ). Modely LUNA a PRO jsou navíc osazeny rezistory pro rychlejší montáž v systémech založených na jiných typech ústředen (4,7 kΩ, 5,6 kΩ).

4

Nastavitelný stěnový a stropní montážní držák

Konstrukce detektorů SLIM LINE umožňuje montáž přímo na rovnou plochu. Pokud je třeba detektor namontovat pod jiným úhlem pro optimální přizpůsobení chráněné oblasti, můžete použít držák BRACKET D. Můžete tak nastavit úhel náklonu detektoru ve dvou rovinách: až 35 ° vertikálně a až 90 ° horizontálně. Pro splnění požadavků EN 50131 pro stupeň 3 je držák modelu PRO vybaven tamperovým spínačem.

Regulowany uchwyt

Dodatečný zdroj světla

Modely označené jako LUNA jsou osazeny dalšími integrovanými bílými LED diodami. Díky tomu lze tyto detektory použít např. jako osvětlení koridoru reagujícího na pohyb, které může fungovat i v případě výpadku proudu. Funkci osvětlení lze ovládat na dálku nebo jej aktivovat po stanovenou dobu, po detekci pohybu.

Dvě úrovně citlivosti

Je možné vzdáleně přepínat mezi dvěma sadami parametrů citlivosti detektoru. To vám umožní změnit nastavení detekce pohybu, např. v závislosti na stavu bloku, ke kterému je detektor přiřazen. Pokud je blok odstřežen, může detektor zapnout světlo v reakci na nejmenší možný pohyb. Když je blok zastřežen, detektor může použít nastavení vhodná k potlačení falešných poplachů.

OPT-1

Vzdálená konfigurace

Velmi užitečnou funkcí pro instalačního technika, která je k dispozici v modelech LUNA a PRO, je schopnost vzdáleně měnit provozní parametry detektoru pomocí ovladače OPT-1. Nastavení (včetně citlivosti senzoru, provozního režimu, kontrolky a osvětlení LED) lze tedy snadno změnit, aniž byste museli pokaždé otevírat kryt detektoru.

Jedna kontrolka - mnoho barev

Detektory SLIM LINE nabízejí možnost volby barvy kontrolky LED. Pro modely LUNA a PRO je k dispozici 7 barev: tmavě modrá, červená, fialová, bílá, žlutá, zelená a světle modrá. U zbývajících detektorů si můžete vybrat pouze z prvních čtyř barev.

V případě potřeby lze LED kontrolku trvale vypnout.

Technická data

Tabulka s porovnáním

shoda s EN 50131 stupeň 2

shoda s EN 50131 stupeň 3

konfigurace provozních parametrů: potenciometry

konfigurace provozních parametrů: tlačítky a ovladačem

zakončovací rezistory - 1.1 kΩ

zakončovací rezistory - 4.7 kΩ, 5.6 kΩ

nasazovací svorkovnice

kryt pro ochranu desky elektroniky

počet barev dostupných pro LED kontrolku

aktivní IR antimasking

podhled

integrované LED svícení

imunita vůči malým zvířatům (PET)

SLIM-PIR 4
SLIM-PIR-PET 4
SLIM-PIR-LUNA 7
SLIM-PIR-LUNA-PET 7
SLIM-PIR-PRO 7
SLIM-DUAL 4
SLIM-DUAL-PET 4
SLIM-DUAL-LUNA 7
SLIM-DUAL-LUNA-PET 7
SLIM-DUAL-PRO 7

Čočky

pokrytí s čočkou WD (standard)

pokrytí s čočkou LR

pokrytí s čočkou CT

SLIM-PIR 15 m x 20 m, 90° 25 m x 3,6 m 16 m x 2 m
SLIM-PIR-PET 12 m x 13 m, 90° n/a
SLIM-PIR-LUNA 20 m x 24 m, 90° 30 m x 3,6 m 22 m x 2 m
SLIM-PIR-LUNA-PET 12 m x 13 m, 90° n/a
SLIM-PIR-PRO 20 m x 24 m, 90° 30 m x 3,6 m 22 m x 2 m
SLIM-DUAL 15 m x 20 m, 90° 20 m x 3,6 m 16 m x 2 m
SLIM-DUAL-PET 12 m x 13 m, 90° n/a
SLIM-DUAL-LUNA 20 m x 24 m, 90° 28 m x 3,6 m 22 m x 2 m
SLIM-DUAL-LUNA-PET 12 m x 13 m, 90° n/a
SLIM-DUAL-PRO 20 m x 24 m, 90° 28 m x 3,6 m 22 m x 2 m

Charakteristika

SLIM-DUAL-PRO detekuje pohyb v chráněném prostoru.

  • shoda s normou EN 50131 pro stupeň 3
  • k detekci pohybu se využívají dva senzory: pasivní infračervený (PIR) senzor a mikrovlnný (MW) senzor
  • nastavitelná citlivost detekce obou senzorů
  • možnost samostatného testování senzorů
  • digitální algoritmus detekce pohybu
  • digitální teplotní kompenzace
  • digitální filtr signálů přijímaných mikrovlnným senzorem k zajištění odolnosti vůči falešným poplachům způsobeným napájecí sítí a výbojkami
  • výběr pracovních režimů: základní, pokročilý
  • volitelné povolení/zakázání funkce podhledu
  • širokoúhlá čočka, navržená speciálně pro detektory SLIM LINE
  • možnost výměny širokoúhlé čočky za záclonu (CT-CL) nebo dlouhý dosah (LR-CL)
  • aktivní IR antimasking, shoda s EN 50131-2-4 pro stupeň 3
  • možnost nastavovat parametry detektoru pomocí ovladače OPT-1
  • integrované zakončovací rezistory (2EOL: 2 x 1,1 kΩ / 2 x 4,7 kΩ / 2 x 5,6 kΩ)
  • LED kontrolka
  • výběr barvy pro LED kontrolku (dostupných 7 barev)
  • vzdálené zapnutí/vypnutí LED kontrolky
  • vzdálené zapnutí/vypnutí režimu nastavování
  • kontrola obvodů detekce pohybu a napájecího napětí
  • tamper ochrana proti otevření krytu a odtržení od montážního povrchu
  • součástí balení je nastavitelný montážní držák (BRACKET D)
5 years warranty
EN-50131 STUPEŇ 3 - Prohlášení
SLIM-DUAL-PRO

Dokumentace

Rychlý instalační manuál
datum aktualizace: 2020-06-05
443 KB
manuál
datum aktualizace: 2020-05-28
1.11 MB

Certifikáty

EU PROHLÁŠENÍ O SHODĚ
datum aktualizace: 2019-11-07
89 KB
EN-50131 STUPEŇ 3 - Prohlášení
datum aktualizace: 2020-03-26
175 KB

Technická data

Napájecí napětí (±15%)
12 V DC
Detekovatelná rychlost pohybu
0,2...3 m/s
Rozsah pracovních teplot
-10°C...+55°C
Doporučená montážní výška
2,4 m
Max. proudová spotřeba
85 mA
Hmotnost
144 g
Maximální relativní vlhkost
93±3%
Rozměry
62 x 137 x 42 mm
Třída prostředí dle EN50131-5
II
Doba signalizace poplachu
2 s
Shoda s normami
EN 50131-1, EN 50131-2-4, EN 50130-4, EN 50130-5
Frekvence mikrovlny
24,125 GHz
Stupeň zabezpečení dle EN50131-4
Stupeň 3
EOL rezistory
2 x 1.1 kΩ / 2 x 4.7 kΩ / 2 x 5.6 kΩ
Doba startovacího režimu
30 s
Oblast detekce
20 m x 24 m, 90°
Poplachové výstupy (NC relé, odporová zátěž)
40 mA / 24 V DC
Tamperové výstupy (NC relé, odporová zátěž)
40 mA / 24 V DC
Výstupy zamaskování (NC relé, odporová zátěž)
40 mA / 24 V DC
Odporová zátěž kontaktu (poplachový výstup)
26 Ω
Přípustná výška montáže
do4 m
Odporová zátěž kontaktu (tamper výstup)
26 Ω
Odporová zátěž kontaktu (výstup antimaskingu)
26 Ω
